Ossidante catalitico
Soluzione di purificazione del monossido di carbonio a bassa temperatura e ad alta efficienza
Panoramica sulla tecnologia CO

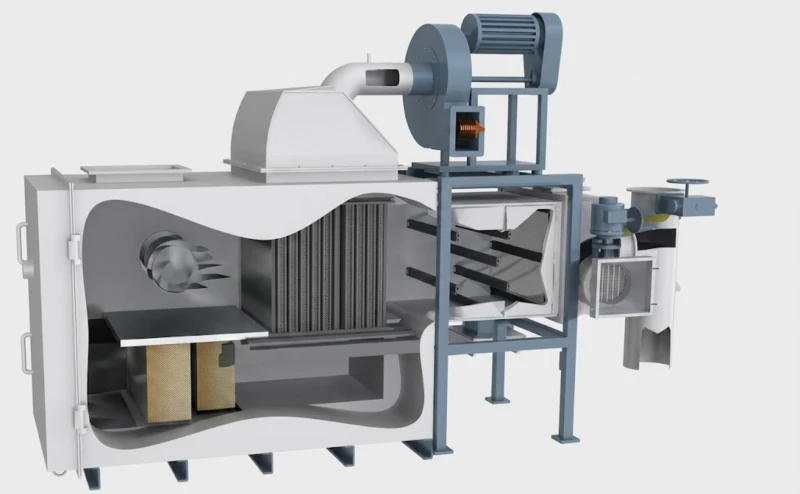

Un ossidatore catalitico (CO) è un dispositivo avanzato per il trattamento dei gas di scarico che utilizza un catalizzatore per ossidare il monossido di carbonio (CO) e altri composti organici volatili (COV) in anidride carbonica (CO₂) e acqua (H₂O) a temperature relativamente basse (300-500 °C). Rispetto all'ossidazione termica, la tecnologia di ossidazione catalitica riduce significativamente il consumo energetico e i costi operativi, ed è particolarmente adatta al trattamento di gas di scarico di CO a bassa-media concentrazione e ad alto volume.

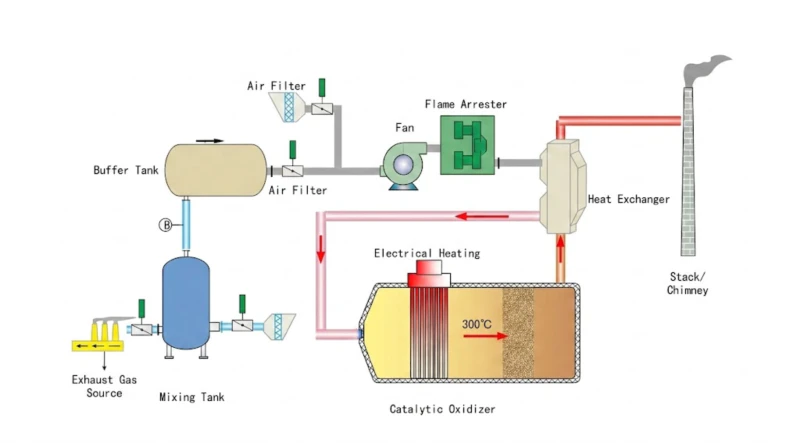

Principio di funzionamento

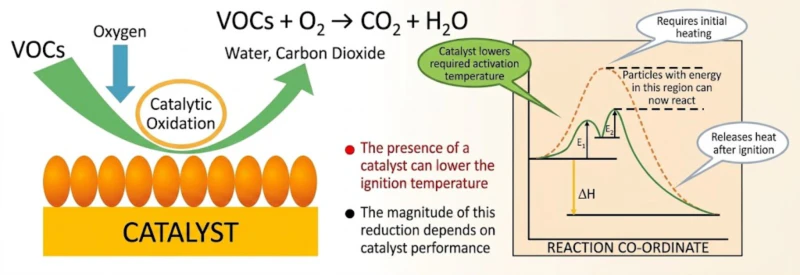

L'ossidazione catalitica consente di ottenere un'efficiente purificazione della CO attraverso quattro fasi:
- Preriscaldamento dei gas di scarico: i gas di scarico vengono preriscaldati alla temperatura di accensione del catalizzatore tramite uno scambiatore di calore.
- Ossidazione catalitica: sulla superficie del catalizzatore avviene una reazione di ossidazione: 2CO + O₂ → 2CO₂
- Recupero del calore: il calore di reazione viene recuperato tramite uno scambiatore di calore per preriscaldare il gas in ingresso.
- Emissione purificata: il gas conforme viene emesso attraverso un camino dopo l'ossidazione catalitica.
Perché scegliere l'ossidatore catalitico?
|
Caratteristica vantaggiosa < |
Ossidante catalitico (CO) < |
Ossidatore termico tradizionale (TO) < |
RTO
< |
|---|---|---|---|
| Temperatura di esercizio | 300-500°C | 760-1200°C | 760-950°C |
| Consumo energetico | Ridotto di 40-70% | Alto | Estremamente basso (ad alte concentrazioni) |
| Tempo di avvio | 15-30 minuti | 1-2 ore | 45-90 minuti |
| Requisiti di spazio | Compatto, consente di risparmiare 30-50% | Relativamente grande | Moderare |
| Concentrazione adatta | 100-5.000 ppm | Alta concentrazione | Ampia gamma |
Il nostro sistema di ossidazione catalitica garantisce la conformità con:
U.S.A.
- Metodo EPA 25A per CO
- Metodo EPA 25 per i COV
Unione Europea
- Norma di campionamento EN 13649
- Conforme alla direttiva IED
Cina
- GB 16297-1996
- DB11/501-2017 (standard locale di Pechino)
Scenari applicativi tipici
Produzione e verniciatura di automobili
- Gas di scarico del forno di essiccazione: concentrazione di CO 200-800 ppm, contenente COV
- Fumi di saldatura: trattamento di scarico locale
- Sfide: grande volume d'aria, concentrazione fluttuante, contiene silossani
- Soluzione: Concentrazione di adsorbimento frontale + sistema di ossidazione catalitica
Stampa e imballaggio
- Gas di scarico della stampa flessografica e rotocalcografica: alcoli, esteri, solventi, contenenti CO
- Gas di scarico di processo complesso: una miscela di più inquinanti
- Soluzione: catalizzatore antisilicio specializzato, processo di rigenerazione periodica
Produzione di elettronica e semiconduttori
- Gas di scarico del processo CVD: contiene silani e CO, che formano facilmente silice.
- Soluzione: pretrattamento a due stadi + catalizzatore ad alta temperatura.
- Design speciale: impedisce l'ingresso di polvere, proteggendo il catalizzatore.
Prodotti chimici e farmaceutici
- Scarico del reattore: emissione intermittente con grandi variazioni di concentrazione
- Gas di coda del recupero del solvente: bassa concentrazione di CO e COV
- Soluzione: sistema tampone + ossidazione catalitica a controllo adattivo
Lavorazione alimentare
- Essiccazione e cottura dei gas di scarico: contiene aldeidi e CO, elevata umidità
- Sfida: contiene grasso e polvere, contaminando facilmente il catalizzatore
- Soluzione: Filtrazione ad alta efficienza + rivestimento catalitico impermeabile

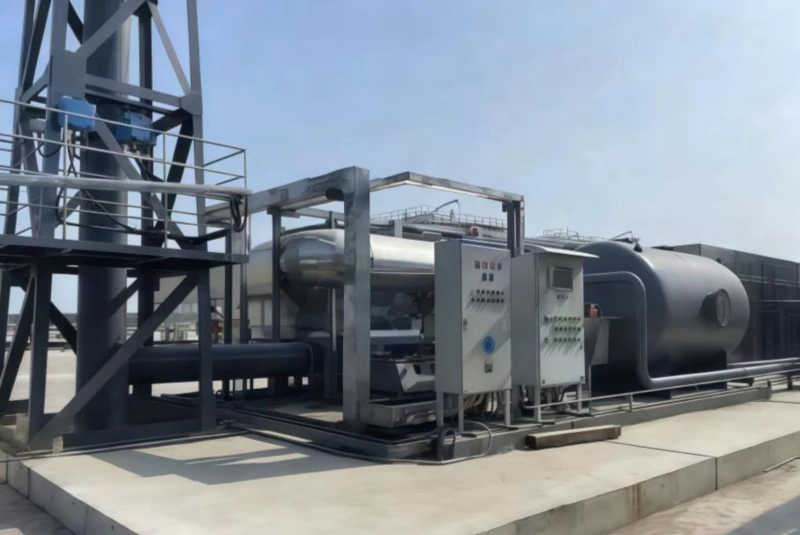

Casi di studio
🏭 Trattamento dei gas di scarico del forno di essiccazione dell'impianto di verniciatura di grandi automobili
📋 Contesto del progetto
Gas di scarico dal forno di essiccazione della linea di verniciatura in uno stabilimento di produzione di automobili
Volume d'aria: 80.000 Nm³/h
🔬 Caratteristiche dei gas di scarico
- CO: 300-600 ppm
- COV: 200-400 mg/Nm³ (principalmente n-esano, xilene)
- Temperatura: 120-150°C (parzialmente preriscaldato)
- Contiene tracce di silossani (da sigillanti)
🔧 Soluzione
Sistema di pretrattamento:
- Precipitatore elettrostatico per rimuovere la nebbia di vernice spruzzata
- Adsorbimento su carbone attivo per silossani
- Filtro a sacco per la filtrazione finale
Sistema di ossidazione catalitica:
- Scambiatore di calore a piastre con efficienza di recupero del calore 75%

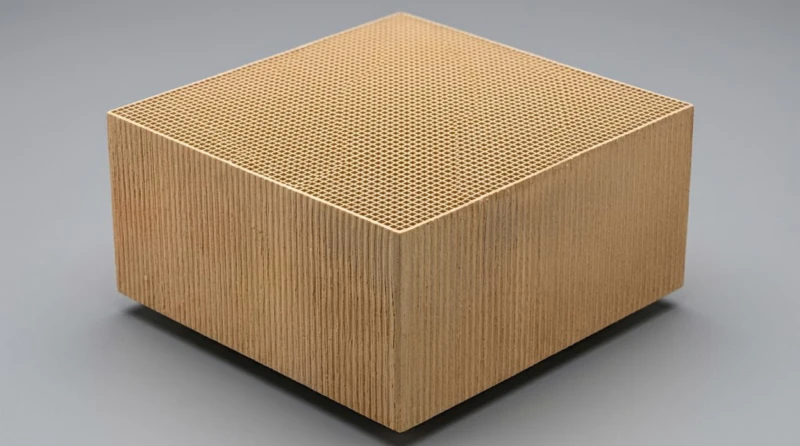

- Catalizzatore di metalli preziosi con temperatura di accensione di 240°C
- Controllo della temperatura a quattro zone per un consumo energetico ottimizzato
Sistema di controllo intelligente:
- Regola automaticamente la potenza del bruciatore in base alla concentrazione
- Logica di protezione della temperatura del catalizzatore
- Monitoraggio e ottimizzazione dell'efficienza energetica in tempo reale
Risultati operativi
- Efficienza di rimozione della CO: 99.2%
- Efficienza di rimozione dei COV: 98.5%
- Consumo energetico: 45% più efficiente di RTO方案
- Temperatura di esercizio:
- Ingresso preriscaldato a 320°C
- Temperatura di reazione 380°C
- Consumo di carburante: 25 Nm³/h di gas naturale (media)
- Periodo di ammortamento dell'investimento: 1,8 anni
- Risparmio sui costi operativi annuali: $120,000
Domande frequenti
Domande frequenti
Sistemi di ossidazione catalitica e controllo delle emissioni
Gli ossidatori catalitici (CO) ossidano gli inquinanti a 300-500 °C con l'ausilio di catalizzatori, mentre gli RTO eseguono l'ossidazione termica a 760-950 °C utilizzando ceramiche ad accumulo di calore. Le principali differenze sono:
- Consumo energetico: La CO2 fa risparmiare 40-70% nel consumo di carburante
- Tempo di avvio: La CO richiede solo 15-30 minuti, la RTO 45-90 minuti
- Idoneità alla concentrazione: La CO gestisce in modo ottimale 100-5.000 ppm, l'RTO si adatta a una gamma più ampia
- Costo dell'investimento: I sistemi CO in genere costano 20-40% in meno rispetto agli RTO
Raccomandazione di applicazione: Scegliere CO per emissioni intermittenti a bassa-media concentrazione; scegliere RTO per emissioni continue ad alta concentrazione.
Utilizziamo una strategia di protezione a tre livelli:
- Adsorbimento frontale su carbone attivo (mirato ai silossani)
- Precipitazione elettrostatica + filtrazione a sacco (rimozione della polvere)
- Sistema di monitoraggio online del silossano
- Catalizzatore formulato resistente al silicone (con aggiunta di agente scavenger al silicio)
- Design a strati: strato protettivo + strato di reazione
- Procedura di rigenerazione regolare ad alta temperatura (650°C per rimuovere i depositi)
- Sistema di bypass (commutazione automatica in caso di livelli elevati di silicio)
- Sistema di monitoraggio dell'attività del catalizzatore
- Algoritmo di manutenzione predittiva
Caso pratico: Uno stabilimento olandese di verniciatura per autoveicoli che utilizza questa soluzione ha prolungato la durata del catalizzatore da 6 mesi a 3 anni.
È necessaria una progettazione speciale per prevenire la corrosione acida e la formazione di diossina:
- Aggiornamento materiale: Il reattore utilizza Inconel 625 o Hastelloy C-276
- Controllo della temperatura: Mantenere a temperatura superiore a 850°C per garantire la completa decomposizione
- Post-trattamento: Torre di tempra + torre di lavaggio caustico (neutralizzazione HCl/HF)
- Requisiti di monitoraggio: Monitoraggio continuo di HCl, HF e precursori di diossina
- Garanzia di conformità: Conforme ai documenti di conclusione BAT olandesi per i gas di scarico contenenti alogeni
Il nostro sistema incorpora quattro moduli di conformità:
- Analizzatore di CO (certificato EN 15267-3)
- Monitoraggio online dei COV (conforme alla norma EN 13649)
- La registrazione dei dati è conforme agli standard NTA 8075
- Generazione automatica di report trimestrali sulle emissioni
- Registrazione automatica di allarmi ed eventi per superamenti
- Report elettronici direttamente collegati ai sistemi del dipartimento ambientale
- Verifica annuale delle prestazioni da parte di terze parti
- Documenti di dichiarazione di conformità BAT
- Registri completi di funzionamento e manutenzione
- Servizio di monitoraggio dinamico normativo
- Aggiornamenti software regolari
- Audit annuale di conformità
Le certificazioni richieste includono:
- Certificazione antideflagrante ATEX (Zona 1 e Zona 2)
- Certificato di conformità alla distanza di sicurezza PGS 28
- Marcatura CE (Direttiva Macchine, Direttiva Attrezzature a Pressione)
- Certificazione SIL 2 Safety Integrity Level
- Certificazione del sistema di emergenza NEN-EN-ISO 13702
Servizio aggiuntivo: Forniamo assistenza completa per la richiesta di certificazione, riducendo in media i tempi di certificazione di 60%.
Analisi economica tipica (sistema da 30.000 Nm³/h):
- Condizioni operative normali: 3-5 anni (24.000-40.000 ore)
- Condizioni operative severe: 2-3 anni (con manutenzione di rigenerazione)
- Costo del nuovo catalizzatore: € 45.000-€ 75.000 (circa 15-25% di sistema)
- Servizio di rigenerazione: € 15.000-€ 25.000 (ripristina l'attività 90%+)
- Riciclo catalizzatori esausti: valore di ritorno da 5.000 a 10.000 € (recupero metalli preziosi)
- Pacchetto di monitoraggio delle attività (preavviso di 3 mesi)
- Contratto di servizio di rigenerazione (estende la durata di vita di 50%)
- Programma di permuta (sconto 30% sul nuovo catalizzatore)
Forniamo soluzioni di buffering intelligenti:
A basse concentrazioni (<500 ppm):
- Ridurre la temperatura di preriscaldamento a 280-320°C
- Diminuire la frequenza della ventola
- Entra in modalità standby a risparmio energetico
Ad alte concentrazioni (>2.000 ppm):
- Attiva automaticamente la miscelazione dell'aria fredda
- Massimizzare il recupero del calore
- Avviare il sistema di utilizzo del calore in eccesso
- Serbatoio di accumulo dei gas di scarico (capacità di accumulo di 15-30 minuti)
- Rotore di concentrazione ad adsorbimento (concentra basse concentrazioni 10-20 volte)
- Progettazione parallela multi-reattore (si adatta alle fluttuazioni di produzione)
Soluzioni tipiche per il recupero energetico:
- Recupero dell'aria calda (più semplice):
- Temperatura: 150-250°C
- Applicazioni: preriscaldamento di processo, riscaldamento di ambienti
- Efficienza: 60-75%
- Sistema ad olio caldo (temperatura media):
- Temperatura: 200-300°C
- Applicazioni: riscaldamento di processo, generazione di vapore
- Efficienza: 70-80%
- Generazione di vapore (alta temperatura):
- Pressione: 4-10 bar
- Applicazioni: vapore di processo, generazione di energia
- Efficienza: 75-85%
- Produzione di energia mediante ciclo Rankine organico:
- Efficienza di generazione di energia: 8-15%
- Periodo di ammortamento dell'investimento: 3-5 anni
- Adatto per: sistemi di grandi dimensioni >10.000 Nm³/h
Esempio di beneficio economico:
Capacità di lavorazione: 50.000 Nm³/h
Temperatura dei gas di scarico: 400°C ridotta a 150°C
Calore recuperato: 4,2 MW
Beneficio annuo: € 150.000-€ 250.000 (soggetto alle fluttuazioni del prezzo del gas naturale)
Sulla base dell'esperienza maturata negli stabilimenti automobilistici europei, le soluzioni consigliate sono:
- VOC: 200-800 mg/Nm³ (contiene serie benzene, esteri)
- CO2: 100-400 ppm
- Silossani: tracce (dai sigillanti)
- Modalità di funzionamento: intermittente, seguendo il ritmo di produzione
- Ossidazione catalitica diretta (adatta per piccole-medie dimensioni):
- Investimento: € 300.000-€ 500.000
- Consumo energetico: 25-40 Nm³/h gas naturale
- Caratteristiche: semplice e affidabile, facile manutenzione
- Rotore zeolitico + ossidazione catalitica (adatto per grandi volumi d'aria):
- Investimento: € 800.000-€ 1.200.000
- Consumo energetico: ridotto del 60-70%
- Caratteristiche: capacità di elaborazione ad altissima concentrazione
- Sistema ibrido (RCO + utilizzo del calore di scarto):
- Investimento: € 1.000.000+
- Caratteristiche: autosufficienza energetica, consumo di carburante pari a zero
Caso di successo: Uno stabilimento di verniciatura Mercedes-Benz nei Paesi Bassi ha adottato la soluzione 2, ottenendo:
Riduzione energetica 65%
Efficienza di rimozione dei COV >99%
Risparmio annuo di 180.000 €
Doppia certificazione da parte della VDA tedesca e delle autorità ambientali olandesi
