De ionisatievanger is een hoeksteen van de moderne emissiebeheersing en wordt veelvuldig gebruikt in industrieën zoals de chemische industrie, de cokesproductie, de koolstofproductie en de spuitlakindustrie[cite: 10, 14]. Deze systemen zijn ontworpen om een zeer efficiënte behandeling van viskeuze teer en fijnstof te realiseren[cite: 10]. Om het hoogspanningsveld van een ionisatievanger veilig te kunnen handhaven, moet echter één klein maar cruciaal onderdeel feilloos functioneren: de isolatiekast en het daarin geïntegreerde elektrische verwarmingselement[cite: 35, 57].
Implementatie van een grootschalige ionisatiefilter in een commerciële industriële faciliteit
1. De basis: Hoogspanningsionisatie
Om fijne onzuiverheden op te vangen, past de ionisatievanger een sterk gelijkstroomveld met hoge spanning toe tussen de corona-elektrode en de precipitatie-elektrode [cite: 23, 24]. Wanneer de rook door dit veld gaat, adsorberen de onzuiverheden negatieve ionen en elektronen, die onder invloed van de Coulombkracht naar de precipitatie-elektrode bewegen [cite: 23, 24].
Dit proces vereist tienduizenden volt om het omringende gasmedium te ioniseren[cite: 29, 50]. De ontladingselektroden moeten fysiek in de toren worden opgehangen en tegelijkertijd elektrisch geïsoleerd blijven van de geaarde behuizing[cite: 49]. Deze isolatie wordt verzorgd door hoogspanningsporselen flessen (isolatoren)[cite: 49].

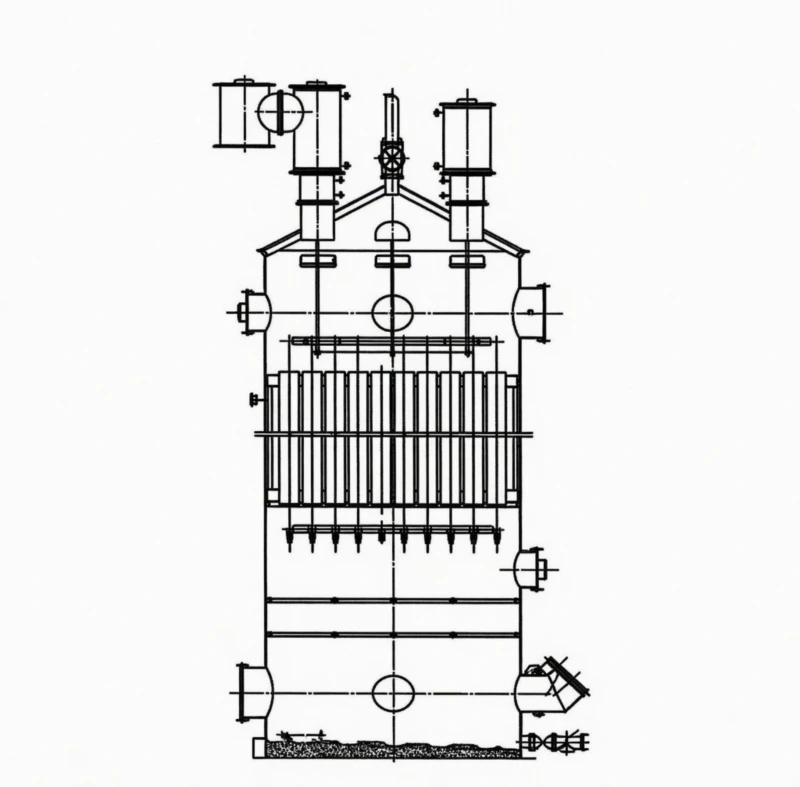

Technisch schema van interne ionisatie en adsorptie
2. De kwetsbaarheid van porseleinen isolatoren
De isolatiekast vormt de mechanische verbinding tussen de elektrische stroombron en het interne coronasysteem. Hoewel porselein een uitstekend diëlektrisch materiaal is, kan het oppervlak ervan een pad voor elektrische storingen vormen als de omgevingsomstandigheden niet nauwlettend worden gecontroleerd.
De behuizing van de externe isolator.
Het risico van condensatie
De rook die door het systeem wordt verwerkt, bevat vaak waternevel en vocht [cite: 23, 29, 50]. Als de isolatiekast op omgevingstemperatuur blijft, kan het vochtige rookgas de kast binnendringen en in contact komen met het koude oppervlak van de porseleinen flessen. Dit leidt tot condensatie, waardoor een dunne waterfilm op het porseleinen oppervlak ontstaat.
Water is geleidend, vooral wanneer het gemengd is met fijn roet of chemische deeltjes uit de gasstroom. Deze vochtfilm vermindert de oppervlakte weerstand van de isolator drastisch, waardoor elektriciteit zich over het porseleinen oppervlak kan "geleiden".
Elektrische vlambogen en kortsluitingen
Zodra een geleidend pad is ontstaan, zal de hoge spanning met grote kracht kortsluiten tegen de geaarde behuizing. Dit veroorzaakt krachtige elektrische vonken die de porseleinen isolatoren kunnen doen barsten of de ophangstangen kunnen beschadigen[cite: 49].
Bovendien, als de teer en het stof van de chemische of cokesindustrie condenseren op de isolator, ontstaat er een permanent kleverig residu[cite: 14]. Zonder goed thermisch beheer zouden de onderhoudskosten en het uitvalpercentage van het systeem de industriële werking onmogelijk maken.
3. Thermische techniek: Het verwarmingsapparaat
Om het risico op condensatie en kruipstroom te elimineren, zijn geavanceerde ionisatievangers voorzien van twee cruciale thermische beveiligingen in de isolatorbehuizing.
Elektrische verwarming en isolatie
De isolator is voorzien van een thermische isolatiebox die fungeert als een fysieke barrière tegen de koude buitenomgeving[cite: 35, 56]. Belangrijker nog, hij is uitgerust met een elektrisch verwarmingselement[cite: 35, 57].
Dit apparaat houdt de interne temperatuur van de behuizing ruim boven het dauwpunt van de rookgassen. Door de porseleinen isolatoren heet en droog te houden, garandeert het systeem dat er nooit vocht condenseert op de diëlektrische oppervlakken. Hierdoor blijft de maximale diëlektrische sterkte van het isolatiesysteem behouden, waardoor de hoogspanningsstroom geconcentreerd blijft op de ontladingselektroden waar deze thuishoort.
Een op zichzelf staande unit met hoogspannings- en thermische beveiliging.
4. Integratie met intelligente besturing
Het verwarmingsapparaat werkt niet op zichzelf. Het maakt deel uit van een complex elektrisch ecosysteem dat wordt beheerd door de hoogspanningsregelkast[cite: 30, 31, 51].
Automatisering en alarmen
De hoogspanningsregelkast regelt de werkspanning, de output en de operationele foutalarmen[cite: 31, 52]. Als een verwarmingselement uitvalt of de temperatuur in de kast onder een veilige drempelwaarde daalt, activeert het systeem een automatische uitschakeling om vonkvorming te voorkomen en de kerncomponenten te beschermen[cite: 31, 52].
Coördinatie van siliciumgelijkrichters
De elektrostatische siliciumgelijkrichter met hoge spanning levert de gelijkspanning die nodig is voor ionisatie [cite: 32, 54, 55]. Deze stabiele stroomafgifte vereist een absoluut droge isolatieomgeving. Het geïntegreerde verwarmingssysteem zorgt ervoor dat de door de siliciumgelijkrichter geleverde stroom wordt gebruikt voor stofafvang met maximale energie-efficiëntie en minimale elektrische verspilling.
Besturingskast en stroomgelijkrichtingsapparatuur
5. Betrouwbaarheid door middel van engineering
Door het condensatieprobleem op te lossen met elektrische verwarming, bereiken onze ionisatievangers stabiele prestaties op de lange termijn. Deze systemen hebben een ongelooflijk lage aerodynamische luchtweerstand van slechts 300 Pa, waardoor naleving van milieuvoorschriften niet ten koste gaat van een overmatig energieverbruik[cite: 59].
Door ons strikt te houden aan het ISO9001-managementsysteem, maken onze productiefaciliteiten gebruik van CNC-snijmachines en robotgestuurd automatisch lassen om robuuste behuizingen te produceren die hun structurele integriteit behouden in corrosieve omgevingen [cite: 62, 65, 66, 68]. Elk onderdeel, inclusief de thermisch gereguleerde isolatiekast, is ontworpen om te voldoen aan en zelfs de internationale industrienormen te overtreffen.
Zorg vandaag nog voor een veilige en efficiënte bedrijfsvoering.
Laat vocht de veiligheid en naleving van de regelgeving in uw installatie niet in gevaar brengen. Onze ionisatiefiltersystemen, met geavanceerd thermisch beheer en hoogspanningsautomatisering, zijn ontworpen voor de meest veeleisende meerfasige verontreinigingsprofielen. Neem vandaag nog contact op met ons team van milieutechnici voor een uitgebreid adviesgesprek.
