Casestudie · Industriële emissiebeheersing
Hoe een installatie voor de terugwinning van afvalzout, die 50.000 ton gevaarlijke industriële zouten per jaar verwerkt, een ontzwavelingsrendement van 871 TP3T, een denitrificatierendement van 801 TP3T en een stofverwijderingsrendement van 98,81 TP3T behaalde – door gebruik te maken van dynamische, adaptieve regeltechnologie met gesloten regelkring om de extreme complexiteit en variabiliteit van de rookgassen van de SPI-verbrandingsoven te beheersen, die tegelijkertijd zure gassen, zware metalen, dioxinen en corrosieve alkaliverbindingen bevatten.
Droge + natte ontzwaveling
SNCR-denitrificatie
Controle van de uitstoot van gevaarlijk afval
Adaptieve emissieregeling met gesloten regelkring
01 — Achtergrondinformatie over de industrie
Verwerking van afvalzout: een opkomende sector met complexe uitdagingen op het gebied van verbranding van meerdere verontreinigende stoffen.
De wereldwijde chemische industrie – die onder andere zoutproductie, chlooralkaliproductie, fijnchemicaliën en specialistische chemicaliën omvat – genereert aanzienlijke hoeveelheden industrieel afvalzout als bijproduct van chemische synthesereacties, elektrolytische processen en afvalwaterzuivering. Dit afvalzout bevat diverse onzuiverheden: zware metalen, organische verbindingen, restanten van reagentia en complexeringsmiddelen, waardoor het in de meeste rechtsgebieden als gevaarlijk afval wordt beschouwd.
De verwerking van afvalzout is uitgegroeid tot een onafhankelijke industriële sector die zich richt op het omzetten van gevaarlijke afvalzouten in herbruikbaar industrieel zout of veilig verwerkte reststoffen. Het leidende principe is "reductie, recycling en onschadelijkheid" – het minimaliseren van het afvalvolume, het terugwinnen van de waarde van grondstoffen waar mogelijk, en het elimineren van toxiciteit door gecontroleerde verbranding bij hoge temperaturen vóór terugwinning of verwijdering. Thermische verbranding in SPI-ovens (Spinning Pyrolysis Incinerator) bij temperaturen boven de 1100 °C is de belangrijkste verwerkingstechnologie, met een verblijftijd van ten minste 2 seconden op die temperatuur om de vernietiging van dioxinen, furanen en andere persistente organische verontreinigende stoffen te garanderen.
De rookgassen die vrijkomen bij de verbranding van afvalzout in de industriële productie behoren tot de chemisch meest complexe afvalstromen in de industrie: ze bevatten tegelijkertijd zure gassen (HCl, HF, SO₂), zware metalen (afkomstig van met metalen verontreinigd afvalzout), organische microverontreinigingen (dioxinen, furanen als gevolg van onvolledige verbranding van organische stoffen), fijnstof, NOx afkomstig van luchtreacties bij hoge temperaturen en CO als gevolg van verbrandingsprocessen – allemaal in concentraties en met een variabiliteit die een uitdaging vormen voor conventionele, op één technologie gebaseerde zuiveringsmethoden. De norm voor de beheersing van de verontreiniging door de verbranding van gevaarlijk afval (EU-richtlijn 2000/76/EC inzake afvalverbranding, nu opgenomen in IED 2010/75/EU Hoofdstuk IV) is van toepassing en legt strenge limieten op voor meerdere verontreinigende stoffen en vereist continue emissiemonitoring.
“De rookgassen van de verbranding van afvalzout zijn niet zomaar een complexere versie van de rookgassen van industriële ketels. Het is een fundamenteel ander probleem op het gebied van milieubescherming: de concentraties van verontreinigende stoffen veranderen dramatisch tijdens elke verbrandingscyclus, de chemische samenstelling verschuift afhankelijk van de gebruikte afvalzoutgrondstof, en de gelijktijdige aanwezigheid van HCl, dioxinen, zware metalen en een hoge SO₂-concentratie vereist dat alle belangrijke zuiveringstechnologieën gecoördineerd samenwerken. Statische regelparameters schieten tekort – alleen dynamische, adaptieve regeling met gesloten regelkring is succesvol.”
— Technische samenvatting, project voor stofverwijdering/ontzwaveling/denitrificatie in de afvalzoutindustrie
02 — Vervuilingsprofiel
SPI-verbrandingsoven-rookgas: zes gelijktijdige categorieën verontreinigende stoffen met extreme concentratievariabiliteit
De fabriek beschikt over een productielijn voor de verwerking van afvalzout met een SPI-verbrandingsoven met een capaciteit van 50.000 ton gevaarlijk afvalzout per jaar. De activiteiten omvatten de productie en verkoop van 32% natriumhydroxideoplossing, vloeibare ammoniak, fluorgas, zoutzuur, natriumhypochloorzuur, dimethylsulfoxide, methyleenchloride, tetrachloorkoolstof en andere chemische producten met een hoog risico (met uitzondering van gevaarlijke chemische producten), evenals chemische industriële producten (niet-gevaarlijke chemicaliën). Het bedrijf houdt zich tevens bezig met stoomopwekking, energievoorziening, waterzuivering, waterontharding en de productie van industrieel water, naast de verkoop van kolenas, gips, vliegas, slakken en steengips.
De rookgassen van de verbranding van afvalzout worden verbrand met een combinatie van aardgas en afvalzout. De ruwe rookgassen verlaten de SPI-oven bij 150-180 °C en komen in de voorbehandelingstoren terecht voor absorptie door middel van een NaOH-oplossing, koeling en nevelverwijdering. Vervolgens worden ze door een boosterventilator naar de absorptietoren geleid voor verdere absorptie door middel van een NaOH-oplossing en nevelverwijdering, waarna ze via een online monitoringsysteem in de schoorsteen terechtkomen. Deze eerste generatie behandeling werd aangevuld met de geïntegreerde stofverwijdering, ontzwaveling en denitrificatie-upgrade die in deze casestudy wordt beschreven.
De zes gelijktijdige milieuproblemen die ontstaan door de afgassen van de SPI-verbranding van afvalzout zijn:
- Complexe samenstelling, hoge variabiliteit: De rookgassen van de zoutwinning bevatten tegelijkertijd NOx, fijnstof, CO, dioxinen en andere verontreinigende stoffen. Rookgas is zeer corrosief. De verwerkingstechnologie is complex en alle aspecten van de temperatuur in elke verwerkingsfase moeten nauwkeurig worden geregeld.
- Hoge stofbelasting met een hoog gehalte aan alkalimetalen: De rookgassen van de SPI-oven bevatten aanzienlijke hoeveelheden fijnstof met een verhoogd gehalte aan kalium- en natriumzouten, en zijn tegelijkertijd zeer corrosief. Dit vereist een gecombineerde behandelingsketen bestaande uit een dubbele verbrandingskamer + afvalwarmteketel + afkoeling + droge ontzwaveling + zakkenfilter + natte zure ontzwaveling.
- Temperatuurregeling van de secundaire verbrandingskamer is cruciaal voor de vernietiging van dioxine: De temperatuur in de secundaire verbrandingskamer moet nauwkeurig worden geregeld; het ontwerp van de afvalwarmteketel moet de uitlaattemperatuur regelen, waarbij de bedrijfsparameters van de apparatuur en de procesparameters worden aangepast op basis van de gemeten rookgastemperatuur.
- SO₂ bij een inlaatconcentratie van 600 mg/Nm³: Hoge SO₂-concentratie vereist gecombineerde droge + natte ontzwaveling. Doeluitlaat: ≤80 mg/Nm³ volgens de EU IED/WID-normen. Ontzwavelingsrendement: 87%.
- NOx bij een inlaatconcentratie van 500 mg/Nm³: SNCR-denitrificatie met ureumreagens bereikt een efficiëntie van 80%, waardoor de uitstroom wordt teruggebracht tot ≤80 mg/Nm³ (werkelijk gemeten: ≤80 mg/Nm³).
- PM bij een inlaatconcentratie van 1.500 mg/Nm³: Het zakkenfilter behaalt een stofverwijderingspercentage van 98,81 TP3T, waardoor de uitlaatconcentratie wordt verlaagd tot ≤20 mg/Nm³ (werkelijk gemeten: ≤20 mg/Nm³). Een bijkomend aandachtspunt: de corrosie bij hoge temperaturen vereist een zorgvuldige materiaalkeuze voor de filterzak (PTFE + PTFE-membraan).
| Parameter | Initiële concentratie | Outlet (Ontwerp) | EU IED / WID-limiet |
|---|---|---|---|
| NOx | 500 mg/Nm³ | ≤80 mg/Nm³ | IED WID: 80 mg/Nm³ |
| SO₂ | 600 mg/Nm³ | ≤80 mg/Nm³ | IED WID: 80 mg/Nm³ |
| Fijnstof (PM) | 1.500 mg/Nm³ | ≤20 mg/Nm³ | IED WID: 20 mg/Nm³ |
| CO | 15.000 mg/Nm³ | ≤80 mg/Nm³ | IED WID: 80 mg/Nm³ |
| HF | 2 mg/Nm³ | ≤50 mg/Nm³ (HCl+HF) | IED WID HCl+HF gecombineerd |
| HCl | 30 mg/Nm³ | ≤2 mg/Nm³ (HF) / ≤50 mg/Nm³ (HCl) | IED WID |
| Volume van procesrookgassen (industrieel) | 28.200 Nm³/h | — | — |
| Rookgastemperatuur (ovenuitgang) | 150–180 °C | — | — |
| Corrosieve stoffen bij de inlaat | 30 mg/Nm³ NaCl (alkalizouten) | — | — |
| Vochtigheid (bij de ontzwavelingsinlaat) | 15% | — | — |
03 — Technische vereisten
Waarom standaardparameters voor statische controle falen bij de behandeling van rookgassen van afvalzoutverbranding
De technische eisen voor dit project weerspiegelen het fundamentele verschil tussen de rookgassen van de verbranding van afvalzout en de stabiele, goed gekarakteriseerde rookgasstromen van conventionele industriële ketels of energiecentrales waarvoor de meeste apparatuur voor emissiebeheersing is ontworpen.
Dynamische adaptieve regeling met gesloten lus
Het systeem moet dynamische responsregeling implementeren — gebaseerd op realtime monitoring van belangrijke gasparameters, met name de SO₂-concentratie — die de dosering van reagentia, de ventilatorsnelheden en de procesinstellingen continu aanpast om de variabiliteit tussen batches en binnen batches te compenseren. Statische instellingen die geoptimaliseerd zijn voor gemiddelde omstandigheden zullen leiden tot overschrijdingen van de norm tijdens perioden met piekconcentraties.
Secundaire verbrandingskamer bij ≥1.100 °C
De secundaire verbrandingskamer moet de gastemperatuur gedurende ten minste 2 seconden boven de 1100 °C houden om dioxine/furaan te vernietigen volgens de eisen van hoofdstuk IV (Afvalverbranding) van de EU-milieuverordening. Temperatuurbewaking met automatische aanpassing van de brandstofgasstroom is verplicht; elke temperatuurdaling onder de 1100 °C activeert een onmiddellijk alarm en corrigerende maatregelen om doorbraak van dioxine te voorkomen.
Snel afkoelen tot onder 200 °C in minder dan 1 seconde
Na de secundaire verbranding moet het gas binnen 1 seconde van ongeveer 550 °C tot onder 200 °C worden afgekoeld door middel van waternevel. Deze snelle afkoeling voorkomt de hersynthese van dioxine/furaan in het temperatuurbereik van 250–450 °C (de zone voor de novo-synthese). Het ontwerp van de blustoren moet deze afkoelsnelheid onder alle bedrijfsomstandigheden betrouwbaar kunnen garanderen.
Gecombineerde droge + natte ontzwaveling
Een eentraps natte NaOH-wasserij kan de vereiste betrouwbaarheid voor de verwijdering van 87% SO₂ uit 600 mg/Nm³ niet bereiken. Een gecombineerde droge kalkinjectiefase, gevolgd door natte wassing, biedt de noodzakelijke behandelingsdiepte en redundantie. De droge fase zorgt tevens voor gedeeltelijke verwijdering van HCl en HF, waardoor de belasting van de natte fase wordt verminderd.
PTFE+PTFE membraanzakfilter voor corrosieve gassen
Standaard polyester of zelfs P84-filterzakken worden aangetast door de gecombineerde HCl/HF/SO₂/alkalische zoutomgeving van de rookgassen van afvalzoutverbranding bij een bedrijfstemperatuur van 200 °C. Daarom worden overal filterzakken van PTFE (polytetrafluorethyleen) met een PTFE-membraan op een PTFE-doek gebruikt, met een garantie van 3 jaar op de levensduur onder volledige corrosieve omstandigheden.
Automatische herstart met één druk op de knop
Alle proceszones moeten realtime feedback geven over temperatuur en reagensstroom aan het besturingssysteem, met automatische vergrendeling van kleppen en pompen. De systemen voor de bereiding van ureumoplossingen en de thermische ontleding van ureum moeten na geplande of noodstops automatisch opnieuw kunnen worden opgestart met één druk op de knop. Dit verkort de opstarttijd en vermindert het risico op bedieningsfouten.
Uitgebreid beheer van gevaarlijk afval
Al het vaste afval van het verbrandingsproces (ovenas HW18, vliegas HW18, afvalwaterzuiveringsslib HW18, gebruikte actieve kool HW49, gebruikte filterzakken HW49, chemische laboratoriumreagentia HW49, gebruikte doekjes HW49 en overig) moet worden gekarakteriseerd en verwerkt in overeenstemming met de normen voor de classificatie van gevaarlijk afval. Slak afkomstig van kalkfiltratie tijdens de slurrybereiding moet worden geclassificeerd en beheerd als potentieel gevaarlijk afval.
Zelfaanpassende ultra-lage-emissietechnologie
De faciliteit heeft een baanbrekende, zelfaanpassende technologie met ultralage emissies ontwikkeld, specifiek voor de verwerking van afvalzout. Deze technologie maakt gebruik van dynamische, gesloten-lusregeling van de injectiesnelheid van reagentia op basis van realtime monitoring van verontreinigende stoffen. Hierdoor worden ultralage emissies bereikt en behouden, ondanks de inherente variabiliteit in de samenstelling van de afvalzoutgrondstof.
04 — Behandelingsoplossing

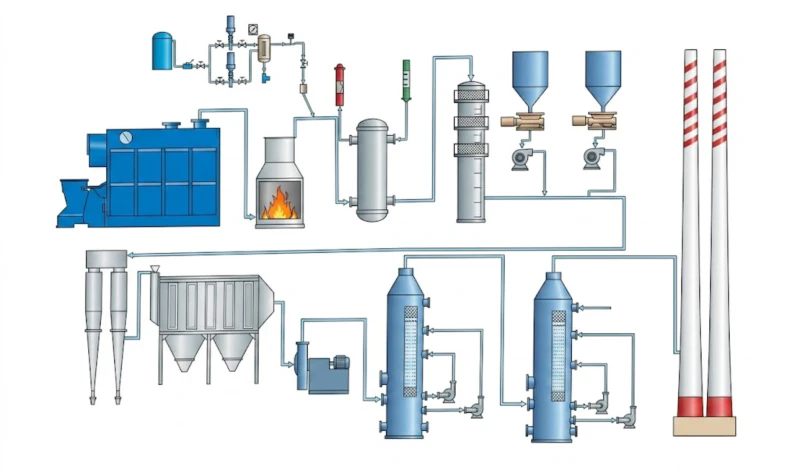

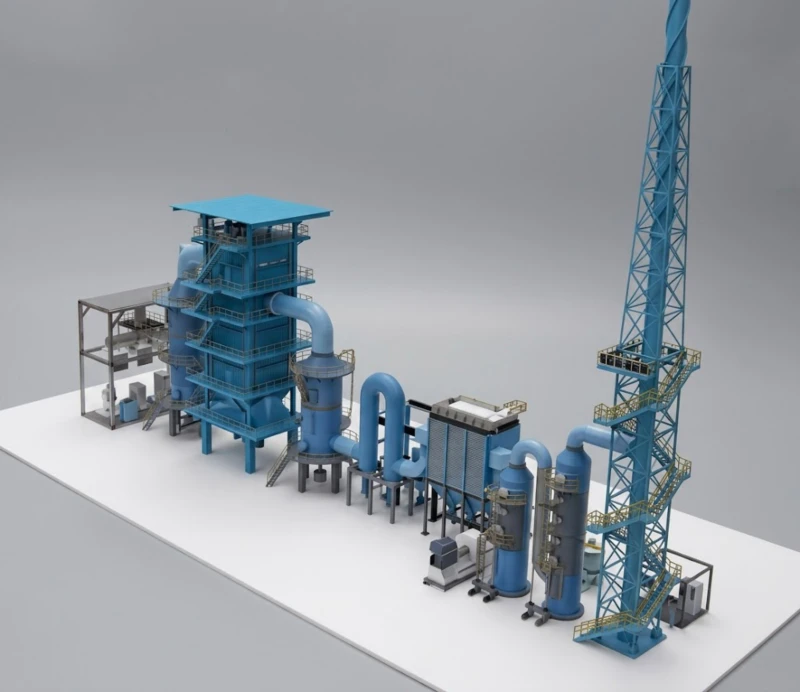

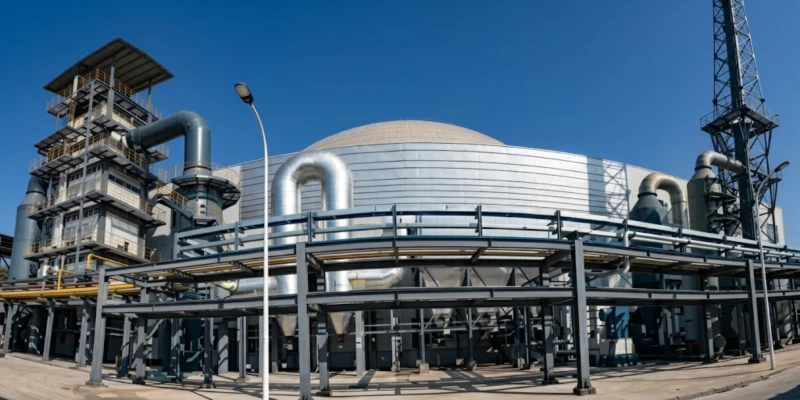

Geïntegreerde behandeling in zeven fasen: van verbranding op hoge temperatuur tot conforme lozing via de schoorsteen.
Het geïntegreerde behandelingssysteem pakt alle gereguleerde categorieën verontreinigende stoffen aan in een gecoördineerde reeks van zeven stappen. Elke stap behandelt een specifieke set verontreinigende stoffen en conditioneert tegelijkertijd de gasstroom voor optimale prestaties van de volgende stap:
Fase 1: Dubbele verbrandingskamer
Afvalzout wordt verbrand in de primaire verbrandingskamer. De rookgassen passeren vervolgens de secundaire verbrandingskamer, waar de temperatuur gedurende minimaal 2 seconden boven de 1100 °C wordt gehouden, waardoor de dioxine volledig wordt vernietigd. Temperatuurbewaking en feedback zorgen ervoor dat de toevoer van aardgas automatisch wordt aangepast om de gewenste temperatuur te handhaven.
Fase 2: Restwarmteketel
Het hete gas, met de temperatuur die het bereikt bij de uitlaat van de secundaire verbrandingskamer, wordt door een afvalwarmteketel geleid waar thermische energie wordt teruggewonnen in de vorm van stoom voor gebruik in de installatie. De gastemperatuur wordt aanzienlijk verlaagd, waardoor de omstandigheden voor de daaropvolgende afkoeling beter gecontroleerd kunnen worden.
Fase 3: Koeltoren voor bluswater (φ4,2×12 m)
De koeltoren verlaagt de temperatuur van het gas van circa 550 °C tot onder de 200 °C binnen 1 seconde met behulp van een dubbelvloeistofsproeisysteem (3+1 sproeierconfiguratie) met een gemiddelde druppelgrootte van 85 µm en een verdampingstijd van circa 1 seconde. Uitlaatdruk persluchtsysteem: 0,6 MPa; sproeiwaterdebiet: 0,1–1,2 m³/u per sproeier. Deze snelle koeling voorkomt de hersynthese van dioxine binnen het temperatuurbereik voor de novo-synthese.
Fase 4: SNCR-denitrificatie
Ureumoplossing wordt in de secundaire verbrandingskamer geïnjecteerd bij een uitlaattemperatuur van 850–1050 °C, waar de thermische NOx-ontleding het meest efficiënt is. Ureumverbruik: 10 kg/u (ureumkorrels). Denitrificatie-efficiëntie: 80%. De systemen voor de bereiding van de ureumoplossing en de thermische ontleding beschikken over een automatische herstartfunctie met één druk op de knop, inclusief terugkoppeling van de klep- en pompvergrendeling.
Fase 5: Droge ontzwaveling (kalkinjectie)
Droge kalk (gebluste kalk, zuiverheid >99%, verbruik 12 kg/u) wordt in de gekoelde gasstroom geïnjecteerd vóór het zakkenfilter. De kalkdeeltjes met een groot oppervlak reageren met SO₂, HCl en HF in de gasstroom, waardoor deze zure gassen gedeeltelijk worden geneutraliseerd vóór de filterfase. De kalkinjectie en -reactie zorgen er tevens voor dat het filterdoek van het zakkenfilter een voorbehandeling ondergaat, waardoor het vermogen van het filter om zure gassen af te vangen door de stofkoeklaag heen wordt verbeterd.
Fase 6: Zakkenfilter (BLCC-1627, 76.000 m³/h)
Het zakkenfilter verwijdert fijne deeltjes en vangt kalkreactieproducten op die geabsorbeerde zure gassen bevatten. Vier filtereenheden parallel verwerken een totale doorstroming van 76.000 m³/u. Technische specificaties: filtratieoppervlakte 1.627 m²/eenheid, filtratiesnelheid 0,78 m/min, 540 filterzakken per eenheid, zakafmetingen φ160×6.000 mm, zakmateriaal PTFE + PTFE-membraan, bedrijfstemperatuur ≤260 °C, levensduur 3 jaar. Inlaatconcentratie: ≤1,5 g/Nm³; uitlaat: ≤20 mg/Nm³. Pulsreinigingssysteem met 36 reinigingskleppen, levensduur van 100.000 cycli, reinigingsdruk 0,20–0,40 MPa.
Fase 7: Tweetraps natte NaOH-reiniging
Twee natte gaswassertorens in serie (beide met een diameter van 2,8 m, een absorptiehoogte van 8 m en een 2-laags sproeisysteem) voltooien de verwijdering van SO₂, HCl en HF. Vloeistof-gasverhouding: 3 L/Nm³; 2 recirculatiepompen per toren (nominaal vermogen 50 m³/u); interne recirculatie in de toren. De gecombineerde droge + natte ontzwavelingsketen bereikt de beoogde totale SO₂-verwijderingsefficiëntie van 871 TP3T.
Zoutoven
Kamer
≥1100°C
Ketel
Toren
<200°C/1s
FGD
Filter
PTFE
NaOH
Schrobber
→ Stapel
Overzicht van het verbruik van belangrijke apparatuur en reagentia
| Item | Specificaties / Verbruik |
|---|---|
| Blustoren | φ4,2×12 m; inlaat 550°C → uitlaat ≤200°C; verdampingstijd <1 s |
| Zakfiltermodel | BLCC-1627 ×4 eenheden; 76.000 m³/u totaal; PTFE+PTFE membraanzakken |
| Zakfilter inlaat/uitlaat PM | ≤1.500 mg/Nm³ inlaat; ≤20 mg/Nm³ uitlaat |
| Natte FGD-torens | 2× φ2,8 m, H=8 m, 2-laags spuitproces; L/G 3 L/Nm³ |
| Natriumhydroxide (NaOH) | 108 kg/u (20%-oplossing) |
| Zoutzuur (HCl, voor pH) | Faciliteit zelfvoorzienend |
| Gebluste kalk (droge rookgasontzwaveling) | 12 kg/u; 99% |
| Geactiveerde koolstof | 20 kg/u (dioxine-adsorptie) |
| Ureum (SNCR) | 10 kg/u (ureumkorrels) |
| Stikstof (N₂) | 5.200 m³/h |
| Proceswater | 13,5 m³/u (zacht water) |
| Maximaal systeemvermogen | 438 kW (werkelijk bedrijfsvermogen: ca. 147,5 kW) |
| Jaarlijkse elektriciteitskosten (8.000 uur) | Ongeveer 126,1 tienduizend RMB per jaar |
05 — Kernvoordelen
Wat maakt dit systeemontwerp zo uniek effectief voor de afgassen van afvalzoutverbranding?
- ✓
Dynamische adaptieve regeling met gesloten regelkring — Eerste toepassing in de afvalzoutsector: De kerninnovatie van deze installatie is de besturingstechnologie "dynamische respons en precisieregeling", die werkt met realtime feedback van de SO₂-concentratie om de dosering van reagentia continu aan te passen in de fasen van droge kalk, SNCR-ureum en natte NaOH, gelijktijdig. Door belangrijke gasparameters in realtime te monitoren en de gecoördineerde injectiestrategie van reagentia dynamisch aan te passen, bereikt het systeem een gelijktijdige verwijdering van alle verontreinigende stoffen en stabiele ultralage emissieprestaties, ondanks de inherent variabele samenstelling van het afvalzout. Deze zelfaanpassende aanpak is met deze installatie een primeur in de afvalzoutverwerkingssector. - ✓
PTFE+PTFE-membraanzakken bieden een levensduur van 3 jaar in een agressieve, corrosieve omgeving: De combinatie van HCl met een NaCl-gehalte van 30 mg/Nm³, SO₂, HF en een bedrijfstemperatuur van 200 °C creëert een filteromgeving die conventionele filterzakmaterialen binnen enkele maanden aantast. De in deze installatie gebruikte PTFE+PTFE-membraanspecificatie biedt zowel de chemische inertheid als de oppervlakte-afgifte-eigenschappen die nodig zijn voor de sterk alkalische en zure bedrijfsomgeving, waardoor een levensduur van 3 jaar wordt bereikt die compatibel is met de jaarlijkse geplande stilstandschema's. - ✓
Snelle afkoeling voorkomt betrouwbaar de hersynthese van dioxine: De koeltoren van φ4,2 × 12 m met dubbele vloeistofsproeier bereikt een afkoeling van 550 °C tot onder 200 °C in minder dan 1 seconde. Dit is een fysieke voorwaarde om de hersynthese van dioxine/furaan te voorkomen binnen het temperatuurbereik van 250–450 °C voor de novo-synthese. De gemiddelde druppelgrootte van 85 µm zorgt voor een voldoende verdampingsoppervlak voor volledige en betrouwbare afkoeling binnen de verblijftijd van 1 seconde. Dit wordt bevestigd door de verdampingsgegevens, die een gemiddelde verdamping na 1 seconde en een maximum na 1,5 seconde aantonen. - ✓
Bestaande procesinfrastructuur wordt benut — minimale uitbreiding van de infrastructuur: Het geïntegreerde systeem is ontworpen om voort te bouwen op de bestaande procesinfrastructuur en het technologische raamwerk van de installatie, waarbij het bestaande technologische raamwerk als basis dient en gerichte upgrades worden toegevoegd. Deze aanpak minimaliseerde de investeringskosten en de overlast tijdens de installatie in vergelijking met het ontwerp van een volledig nieuw behandelingssysteem. Het computersimulatieontwerp optimaliseert de systeemindeling voor een lage weerstand en een energiezuinige doorstroming binnen de beschikbare ruimte op de locatie. - ✓
Gipsbijproduct van natte rookgasontzwaveling maakt hergebruik van grondstoffen mogelijk: De natte NaOH-wasserfase produceert een natriumsulfaat/natriumchloride-oplossing als bijproduct. Na een geschikte concentratie- en kristallisatiebehandeling kan deze stroom teruggevoerd worden naar het zoutproductieproces van de fabriek of afgevoerd worden als een herbruikbaar industrieel bijproduct, waarmee wordt bijgedragen aan de circulaire economie-doelstellingen van de afvalzoutverwerking. - ✓
Sectorprimeur: een reproduceerbaar sjabloon voor de afvalzoutindustrie. Als eerste toepassing van deze geïntegreerde adaptieve besturingsaanpak in de afvalzoutverwerkingssector heeft deze installatie een reproduceerbaar technologiemodel opgeleverd dat sindsdien is toegepast op vergelijkbare installaties. De aanpak toont aan dat ultralage emissienormen technisch haalbaar zijn voor de afgassen van de verbranding van gevaarlijk afval, zelfs bij de extreme complexiteit en variabiliteit die kenmerkend zijn voor de verbranding van industrieel afvalzout.
06 — Operationele resultaten
Geverifieerde nalevingsgegevens: Alle parameters liggen onder de EU IED/WID-limieten.
Het systeem heeft de volgende geverifieerde nalevingsgegevens behaald voor alle gereguleerde parameters, waarbij de werkelijke emissies ruim onder de toepasselijke limieten van het hoofdstuk 'Afvalverbranding' van de EU-richtlijn inzake industriële emissies liggen:
Jaarlijkse operationele kosten: elektriciteit met een maximaal vermogen van 438 kW (dagelijkse gebruikskosten 3.784,32 RMB bij 0,36 RMB/kWh; jaarlijks bij 8.000 uur: ca. 126,1 tienduizend RMB); water met een verbruik van 13,5 t/u (jaarlijkse kosten ca. 43,2 tienduizend RMB bij 4 RMB/t); ureum met een verbruik van 10 kg/u voor SNCR (jaarlijkse kosten ca. 8,8 tienduizend RMB bij 1.100 RMB/t); kalk met een verbruik van 12 kg/u voor droge rookgasontzwaveling (jaarlijkse kosten apart berekend).
07 — Waarschuwingen bij de implementatie
Essentiële technische en operationele lessen voor de behandeling van rookgassen bij de verbranding van afvalzout met behulp van SPI-technologie.
- ⚠️
Schommelingen in de temperatuur en concentratie van verontreinigende stoffen in de rookgassen vormen het grootste operationele risico — het systeem moet ontworpen zijn voor het worstcasescenario, niet voor het gemiddelde: Het gedocumenteerde primaire risico is dat schommelingen in de rookgastemperatuur en de NOx/SO₂-concentratie leiden tot instabiliteit van de systeemafvoer. Deze schommelingen ontstaan door variaties in de samenstelling van de afvalzoutgrondstof tussen batches en door variaties binnen batches naarmate de verbrandingschemie zich ontwikkelt. De adaptieve respons van het besturingssysteem moet worden gevalideerd aan de hand van de maximale veranderingssnelheid van de SO₂-concentratie tijdens de meest agressieve overgangen in de grondstof, en niet alleen aan de hand van gemiddelde stationaire omstandigheden. Voer gedurende de eerste 3 maanden van de werking een formeel schoorsteentestprogramma uit met meerdere grondstofbatches om de naleving van de voorschriften over het volledige werkingsbereik te garanderen. - ⚠️
Een hoge stofconcentratie met een hoog gehalte aan alkalimetalen versnelt de vervuiling van zakkenfilters — gebruik geen standaard reinigingsintervallen met pulserende waterstralen: De inlaatstofbelasting van 1500 mg/Nm³ met 30 mg/Nm³ NaCl-alkalizouten creëert een hygroscopische, kleverige stofkoek die zich agressiever aan de filterzak hecht dan typisch industrieel stof. Standaard reinigingsintervallen met pulsstraalreiniging, zoals gebruikelijk bij industriële filterzakken, leiden tot progressieve verstopping van de filterzak, een toenemende drukval en verlies van controle over de filtratiesnelheid. Kalibreer het reinigingsinterval op basis van de operationele gegevens van de eerste maand met het daadwerkelijke afvalzoutstof, en niet op basis van analoge industriële referentiewaarden. - ⚠️
De grote temperatuurschommelingen in het systeem en de hoge corrosiviteit vereisen een uitgebreid, op temperatuur gebaseerd corrosiebeheer: Het systeem werkt over een breed temperatuurbereik van 1100 °C (secundaire verbrandingskamer) tot circa 60 °C (uitlaat van de natte gaswasser). Verschillende corrosiemechanismen spelen een rol in de verschillende temperatuurzones. Bij temperaturen boven het zuurdauwpunt (circa 130 °C voor HCl-houdend gas) domineert droge zuurcorrosie; onder het dauwpunt is natte zuurcondensatiecorrosie het belangrijkste mechanisme. Bij de materiaalspecificaties moet voor elk onderdeel van de behandelingslijn rekening worden gehouden met beide regimes, en moet er in het SCADA-systeem een verbeterde temperatuurbewaking met realtime waarschuwingen voor corrosiebeheer worden geïntegreerd. - ⚠️
Alle vaste afvalstromen die vrijkomen bij het verbrandingsproces zijn potentieel gevaarlijk en moeten dienovereenkomstig worden beheerd: Ovenas (HW18), vliegas (HW18), afvalwaterzuiveringsslib (HW18), verbruikte actieve kool (HW49) en gebruikte filterzakken (HW49) worden allemaal geclassificeerd als gevaarlijk afval volgens de geldende regelgeving. Overdracht, opslag en verwijdering van elk van deze afvalstromen moeten voldoen aan de eisen voor de classificatie van gevaarlijk afval. Kalkfiltratieslib moet afzonderlijk worden gekarakteriseerd voordat een verwijderings- of hergebruiksroute wordt goedgekeurd. Het niet correct classificeren en beheren van deze afvalstromen kan leiden tot aansprakelijkheid van de toezichthouder en tot schorsing van de exploitatievergunning. - ⚠️
Een nauwe operationele samenwerking tussen het team van de verbrandingsoven en de controlekamer van de gasbehandeling is essentieel: Wanneer de temperatuur van de rookgassen of de concentraties van verontreinigende stoffen fluctueren, zorgt een voorafgaande melding van het oventeam ervoor dat de controlekamer van het behandelingssysteem de dosering van reagentia kan aanpassen voordat de concentratiepiek het behandelingsproces bereikt. Zonder deze communicatie reageert het adaptieve regelsysteem reactief, met een vertraging die kan leiden tot korte overschrijdingen van de norm tijdens overgangen. Er moet een formeel communicatieprotocol worden opgesteld en vanaf de ingebruikname worden gehandhaafd, met een minimale meldingstermijn van 15 minuten voor elke geplande wijziging van de operationele parameters van de oven. - ⚠️
Lekkages in leidingen tijdens bedrijf vormen een secundair risico en vereisen proactieve inspectieprotocollen: De zeer corrosieve omgeving en het grote temperatuurschommelingsbereik veroorzaken aanzienlijke mechanische spanning op het leidingwerk. Alle slurryleidingen, zuuroplossingen, condensafvoerleidingen en expansievoegen moeten gedurende het eerste jaar van gebruik wekelijks visueel worden geïnspecteerd. Houd een voorraad reserveonderdelen aan voor alle leidingsecties die aan de corrosieve gasstroom worden blootgesteld; noodvervanging van leidingsecties moet binnen 4 uur mogelijk zijn in elk gepland onderhoudsscenario.
08 — Belangrijkste punten uit de techniek
Vier lessen uit dit baanbrekende project voor emissiebeheersing bij de verbranding van afvalzout
- 1
Dynamische adaptieve regeling is geen luxe optie voor de verbranding van afvalzout, maar de enige haalbare architectuur. Statische regelparameters, geoptimaliseerd voor gemiddelde omstandigheden, zullen tijdens pieken in de SO₂-concentratie van elke verbrandingscyclus leiden tot overschrijdingen van de norm. De "dynamische respons, precisieregeling"-aanpak, waarbij alle doseringssnelheden van de reagentia continu worden aangepast op basis van realtime online metingen, vormt de technische basis die betrouwbare naleving mogelijk maakt voor deze inherent variabele vervuilingsbron. Elke projectspecificatie voor de behandeling van rookgassen van afvalzoutverbranding die niet expliciet dynamische gesloten-lusregeling vereist, moet vóór de aanbesteding kritisch worden bekeken. - 2
De eis dat de afkoeling binnen 1 seconde moet plaatsvinden, is niet onderhandelbaar voor naleving van de dioxine-normen; de afkoelingstoren is het meest veiligheidskritische onderdeel van het systeem. Het temperatuurbereik van 550 °C tot 200 °C moet binnen 1 seconde worden doorlopen om hersynthese van dioxine/furaan te voorkomen. Dit vereist een koeltoren die specifiek is ontworpen voor de vereiste koelsnelheid, en niet een aangepaste industriële koeler. Het sproeimondstuksysteem, de waterstroom, de druppelgrootteverdeling en de verblijftijd in de toren moeten allemaal worden gevalideerd aan de hand van de berekening van de koelcapaciteit voordat de apparatuur wordt aangeschaft. De koeltoren is het onderdeel waar een onderspecificatie de ernstigste wettelijke gevolgen heeft. - 3
De specificatie voor PTFE+PTFE-membraanfilterzakken is de minimaal acceptabele norm voor filters met gevaarlijke afvalstoffen in verbrandingsinstallaties. Het gebruik van filters met een lagere specificatie zal leiden tot vroegtijdige uitval. De combinatie van zure gassen, alkalizouten en hoge temperaturen in de rookgassen van de afvalverbranding van zout tast polyester, polypropyleen en P84-zakmaterialen binnen enkele weken tot maanden aan. Een PTFE+PTFE-membraan is de minimale specificatie die een levensduur van 3 jaar garandeert onder volledige blootstelling. Het accepteren van een goedkopere zakspecificatie om de inkoopkosten te drukken, zal leiden tot vervangingskosten en productieverlies die de initiële besparing binnen het eerste jaar van gebruik ruimschoots overstijgen. - 4
Het beheer van gevaarlijke afvalstromen voor bijproducten van het behandelingssysteem moet vóór de ingebruikname worden gepland en niet pas ná de ingebruikname worden opgelost. Alle vaste afvalstromen van het verbrandingsinstallatiesysteem — vliegas, gebruikte zakken, gebruikte koolstof, afvalwaterzuiveringsslib — kunnen potentieel als gevaarlijk afval worden geclassificeerd. Het vaststellen van de classificatie als gevaarlijk afval voor elke stroom, het identificeren van goedgekeurde afvoerroutes en contracten met aannemers, en het verkrijgen van alle vereiste vergunningen voor de overdracht van gevaarlijk afval, moeten allemaal voltooid zijn voordat de installatie met de verwerking van afvalzout begint. Als na de ingebruikname blijkt dat een bijproductstroom geen goedgekeurde afvoerroute heeft, ontstaat het risico op productiestilstand.
09 — Veelgestelde vragen
Emissiebeheersing bij de verbranding van afvalzout: tien vragen beantwoord
Vragen van beheerders van milieuvergunningen, ingenieurs van installaties voor gevaarlijk afval en compliance-teams bij industriële afvalzoutverwerkings- en chloor-alkali-chemische installaties die upgrades plannen voor de behandeling van rookgassen van SPI-verbranding.
