Lavagem alcalina + Lavagem com água + RTO de três leitos para redução de VOCs em indústrias petroquímicas, de petróleo e gás e de efluentes.

Estudo de Caso · Redução de VOCs

Como um importante grupo integrado de refinaria e petroquímica alcançou a destruição de 99,5% de COVs a partir de 16.000 m³/h de gases residuais altamente concentrados, contendo H₂S e compostos da série do benzeno, provenientes de sistemas de tratamento de águas residuais e recuperação de condensação — implementando uma cadeia de pré-tratamento crítica para a segurança, com lavagem alcalina e lavagem com água, antes de um RTO de três leitos operando a ≥800°C com monitoramento triplo e redundante do LEL, projeto à prova de explosão em toda a sua extensão e pré-aquecimento a vapor para otimização do desempenho autotérmico.

Redução de VOCs Petroquímicos
RTO de três quartos
Pré-tratamento para remoção de H₂S
Intertravamento LEL à prova de explosão
Efluentes de refinaria

99.5%
Destruição de VOCs
NMHC 8.000→40 mg/Nm³
>95%
Recuperação Térmica
Armazenamento de calor cerâmico
16,000
m³/h
Gás de processo padrão
3× LEL
Monitoramento redundante
Intertravamento lógico 2 de 3

01 — Contexto do Setor

Controle de VOCs na Petroquímica: Engenharia com foco na segurança para fluxos de gases residuais de refinaria explosivos, tóxicos e altamente variáveis.

O setor petroquímico e de refino de petróleo é uma das maiores fontes industriais de emissões de COVs (Compostos Orgânicos Voláteis) em todo o mundo. O petróleo e seus derivados são compostos por misturas complexas de hidrocarbonetos, dos quais as frações mais leves e de baixo ponto de ebulição apresentam volatilidade significativa. Ao longo da cadeia de extração, refino, armazenamento, transporte e comercialização do petróleo bruto, pequenas quantidades de hidrocarbonetos mais leves são inevitavelmente liberadas para a atmosfera devido às limitações dos equipamentos de processo. As emissões de COVs em instalações petroquímicas têm origem em tanques de armazenamento, respiros de vasos de processo, vazamentos fugitivos de equipamentos, superfícies de estações de tratamento de efluentes e gases residuais de sistemas de recuperação de condensação.

O desafio de redução de COVs no setor petroquímico apresenta três características únicas em comparação com as aplicações nas indústrias de impressão, farmacêutica ou de revestimento: (1) Criticidade extrema de segurança — Os fluxos de COVs petroquímicos contêm hidrocarbonetos inflamáveis ​​(gás de petróleo, série do benzeno), gases tóxicos (H₂S) e compostos potencialmente pirofóricos, tornando a gestão do LEL um requisito de segurança da vida em vez de um requisito de conformidade de licença; (2) Composição do gás corrosivo — O H₂S e os compostos da série do benzeno criam um ambiente altamente corrosivo que requer materiais especializados em toda a sua extensão, desde a tubulação de coleta até a câmara de combustão do RTO; (3) Alta variabilidade de concentração — As concentrações de gases liberados em estações de tratamento de águas residuais podem variar drasticamente conforme a carga de resíduos muda, exigindo uma estratégia de tamponamento (torre de lavagem alcalina como volume de tamponamento) e um sistema robusto de gerenciamento de concentração.

A empresa deste estudo de caso é um grande grupo integrado de refino e petroquímica com 8.000 funcionários, ativos totais de 65 bilhões de RMB, capacidade de processamento primário de petróleo bruto de 10,5 milhões de toneladas por ano e múltiplas linhas de produtos petroquímicos a jusante, incluindo coqueamento de alto teor de enxofre, produtos petroquímicos e operações de comércio, logística e varejo do grupo. A instalação é um importante centro provincial de produção de produtos químicos energéticos. O projeto de redução de COVs (Compostos Orgânicos Voláteis) aborda o gás residual do dispositivo de recuperação de petróleo e gás e o gás residual de alta concentração da estação de tratamento de efluentes dentro do complexo da refinaria.

Aplicação do oxidante térmico regenerativo (RTO) na indústria de refino de coque e petroquímica, mostrando um complexo de refinaria em grande escala com torres de destilação, tanques de armazenamento e sistema de coleta de gases residuais para redução de COVs provenientes do tratamento de efluentes e equipamentos de recuperação de condensação.

“A gestão de segurança dos gases residuais da indústria petroquímica exige que a concentração nunca exceda o LEL 25% em nenhum ponto do sistema de coleta e tratamento. O tanque de compensação a jusante do estágio de lavagem alcalina — equipado com seu próprio monitor de LEL — é o elemento de segurança crítico que proporciona tempo de resposta adequado para desligamento de emergência entre um pico de concentração em qualquer fonte individual e o sistema atingir uma condição insegura na entrada do RTO.”

— Resumo técnico de engenharia, projeto de tratamento de COVs (Compostos Orgânicos Voláteis) na indústria petroquímica


02 — Perfil de Poluição

Efluentes de refinaria: H₂S, benzeno, gás de petróleo a 8.000 mg/Nm³ NMHC com umidade 60% e composição explosiva.

Os gases residuais deste projeto têm origem em duas categorias de fontes dentro do complexo da refinaria:

  • gás residual do dispositivo de recuperação de petróleo e gás (Duas unidades: zonas leste e oeste): Trata-se dos fluxos residuais de gases de cauda dos sistemas de recuperação de vapor de petróleo da refinaria, após condensação e absorção. A unidade da zona leste processa 3.300 m³/h intermitentemente com NMHC <1 g/Nm³; a unidade da zona oeste processa 3.500 m³/h intermitentemente com NMHC <5 g/Nm³; capacidade máxima de projeto combinada de 6.800 m³/h.
  • Gases residuais de alta concentração coletados diretamente da estação de tratamento de águas residuaisEmissões de gases provenientes de tanques de ajuste de esgoto (3.000×2 m³; 1.014 m³/h), tanques de separação de óleo (300×2 m³; 100,8 m³/h), tanques de concentração de lodo (60×4 m³; 68 m³/h), tanques de flotação (300×2 m³; 100,8 m³/h), piscinas de águas residuais contendo óleo (3,8×4,7×2; 150 m³/h), tanques de sedimentação (29,6×16,6×1,5; 2.949 m³/h) e tanques de aeração (23,8×14,7×1; 1.400×2 m³/h), totalizando uma vazão de projeto de 8.700 m³/h com NMHC. 5.000–8.000 mg/Nm³, média de 3.500 mg/Nm³ no NMHC e concentração média de 140 mg/Nm³ na série do benzeno.

O volume combinado de gás de processo padrão é de 16.000 m³/h (17.465 Nm³/h a 25 °C). A característica crítica para a segurança desse gás residual é a presença simultânea de H₂S (sulfeto de hidrogênio proveniente da química do processo de refino), compostos da série do benzeno (benzeno, tolueno, xileno provenientes de resíduos do fracionamento do petróleo bruto) e vapores de hidrocarbonetos do gás de petróleo — todos na fase gasosa em concentrações que podem se aproximar do LEL (Limite Inferior de Explosividade) em condições de pico de carga. A umidade é alta, em 60%, e o gás não contém material particulado (todas as fontes são de evaporação da superfície do líquido). O teor de O₂ é de 21% (ar ambiente arrastado com vapor).

Parâmetro Concentração inicial Saída real Limite IED/NER da UE
NMHC (VOCs totais) 8.000 mg/Nm³ (pico) 40 mg/Nm³ IED 2010/75/UE ≤20 mg/Nm³
Benzeno Presente (série do benzeno) ≤2 mg/Nm³ IED ≤1 mg/Nm³
Tolueno Presente ≤5 mg/Nm³ IED ≤3 mg/Nm³
Xileno Presente ≤8 mg/Nm³ IED ≤12 mg/Nm³
H₂S, série do benzeno, gás de petróleo Presente (fase gasosa) Removido por lavagem alcalina Licença para instalação de IED/IPPC
Umidade 60%
Volume padrão de gás 16.000 m³/h (projeto)
volume de gás de processo 17.465 Nm³/h a 25°C
Redução anual de COVs ~685 t/ano Verificado

Nota crítica de segurança: A distância de resposta do ventilador, do tanque de compensação da lavagem alcalina até a válvula de bypass de emergência, deve ser ≥ 60 m (até 90 m são possíveis nesta configuração). Essa distância garante tempo de resposta mecânica adequado para que o amortecedor de bypass de emergência opere após um sinal de alarme de LEL elevado, impedindo a entrada de gás inflamável no sistema de leito cerâmico do RTO em condições explosivas. Reduzir essa distância para menos de 60 m constitui uma violação de segurança.
Aplicação de oxidante térmico regenerativo para gás metano de baixíssima concentração em minas de carvão e gases residuais petroquímicos, mostrando a comparação das concentrações de vapor de hidrocarbonetos que requerem um RTO de três leitos com monitoramento do LEL e projeto à prova de explosão para o tratamento seguro de vapor orgânico inflamável proveniente de equipamentos de tratamento de efluentes de refinaria.


03 — Solução de Tratamento

Cadeia de quatro estágios: Lavagem alcalina + Lavagem com água + Tanque de compensação + RTO de três leitos com triplo intertravamento LEL

O sistema de tratamento atende a dois requisitos simultâneos: (1) gerenciamento de segurança de um fluxo de gases residuais inflamáveis, tóxicos e explosivos; e (2) destruição de COVs com eficiência superior a 99%. Esses dois requisitos orientam diferentes aspectos do projeto do sistema. O gerenciamento de segurança determina a lavagem alcalina, o tanque de compensação, o monitoramento triplo do LEL (Limite Inferior de Explosividade), o projeto à prova de explosão e o bypass de emergência. A destruição de COVs determina a especificação do RTO (Oxidação em Tempo Real) de três leitos a ≥800°C com recuperação térmica superior a 95%.

Etapa 1: Coleta e isolamento de gases orgânicos na fase inicial

O gás orgânico proveniente dos tanques de tratamento de águas residuais e do gás residual do dispositivo de recuperação de gás de petróleo é coletado na entrada do sistema através de corta-chamas e equipamentos de pré-tratamento, antes do isolamento. Os corta-chamas (também chamados de armadilhas de chama) são instalados em cada conexão individual da fonte para evitar que qualquer ignição no RTO se propague de volta pelo coletor até a superfície do líquido nos tanques de águas residuais, o que causaria um incêndio ou explosão. Todas as conexões individuais da fonte são equipadas com válvulas de isolamento para permitir que unidades individuais sejam isoladas para manutenção sem a necessidade de desligar todo o sistema.

Etapa 2: Lavagem alcalina (remoção de H₂S e gases ácidos)

O gás coletado pelo ventilador de tiragem induzida intermediário entra no sistema de lavagem alcalina para remover componentes ácidos (principalmente H₂S e qualquer CO₂ ou SO₂ presente). O H₂S deve ser removido antes do RTO por dois motivos: (1) a combustão do H₂S no RTO gera SO₂, o que exigiria um estágio de dessulfurização de gases de combustão (FGD) a jusante, que não faz parte do projeto desta instalação; (2) o gás contendo H₂S é tóxico para o pessoal de manutenção e requer procedimentos de entrada em espaços confinados que complicariam o programa de inspeção do leito cerâmico do RTO. A torre de lavagem alcalina remove a névoa gerada no processo de lavagem por meio de um eliminador de névoa antes que o gás passe para o tanque de armazenamento.

Etapa 3: Tanque de armazenamento intermediário + Monitoramento de LEL (Lógica de votação 3 de 2)

Após a lavagem alcalina, o gás entra em um tanque de armazenamento equipado com seu próprio monitor de concentração de LEL (Limite Inferior de Explosividade). O tanque de armazenamento desempenha duas funções críticas simultaneamente: (1) proporciona uma média temporal dos picos de concentração de COVs (Compostos Orgânicos Voláteis), garantindo que o gás que entra no RTO (Operador de Término de Gases) tenha uma concentração mais uniforme do que os fluxos de gás bruto, que podem variar significativamente em curtos períodos de tempo; (2) fornece o volume de resposta necessário para que o sistema de bypass de emergência opere corretamente quando um evento de LEL elevado for detectado.

O monitoramento triplo do LEL (Limite Inferior de Explosividade) é instalado no coletor comum utilizando um sistema de monitoramento LEL de 3 unidades com lógica de votação 2 de 3 (modo três em que dois são considerados): se quaisquer dois dos três sensores LEL registrarem simultaneamente leituras acima do limite LEL 25%, o bypass de emergência é ativado automaticamente. Essa configuração de votação 2 de 3 proporciona redundância de segurança (a falha de um sensor não desativa o intertravamento) e prevenção de alarmes falsos (o mau funcionamento de um sensor não causa paradas desnecessárias na produção). A distância mínima de resposta do sensor, do tanque de compensação até a válvula de bypass de emergência, é de 60 m para garantir um tempo de atuação mecânica adequado.

Em condições anormais (pico de concentração acima do LEL 25%), o gás é direcionado através do bypass de emergência do carvão ativado para uma ventilação atmosférica de curta duração (uma medida de emergência breve). Em condições normais, o gás entra no ventilador RTO de três leitos para oxidação térmica.

Fluxograma do processo RTO de três leitos para redução de VOC em refinaria petroquímica, mostrando pré-tratamento com lavagem alcalina, tanque de compensação de água de lavagem com monitoramento de LEL, três câmaras de armazenamento de calor em leito cerâmico, câmara de combustão a 800 graus e bypass de emergência com sistema de segurança de carvão ativado.

Etapa 4: RTO de três leitos a ≥800°C

Em condições normais, o gás pré-tratado (isento de H₂S, com concentração controlada e abaixo do LEL 25%) entra no RTO de três leitos. O RTO eleva a temperatura do gás para ≥760 °C (meta operacional de projeto), com os compostos orgânicos sendo oxidados termicamente a CO₂ e H₂O. Um pré-aquecedor de vapor é instalado antes do RTO para elevar a temperatura do gás carregado de COVs, reduzir o teor de umidade por meio de condensação parcial, aumentar a concentração de COVs e reduzir a concentração de substâncias oleosas de grande massa molecular no gás, evitando o acúmulo no coletor de entrada do RTO que poderia causar riscos à segurança.

O RTO opera no modo padrão de comutação de válvulas de três leitos: um leito no modo de entrada (pré-aquecendo o gás de entrada através da cerâmica pré-aquecida), um leito no modo de saída (pós-tratando o gás enquanto a cerâmica esfria) e um leito no modo de purga (eliminando os COVs residuais antes da transição para o modo de saída). O bypass de emergência para alta temperatura (parcial) lida com cenários de alta temperatura através da mistura com uma caixa de mistura antes da descarga pela chaminé, quando a temperatura da câmara de combustão excede o limite máximo de operação.

águas residuais
Tanques + Óleo
Recuperação
Chama ⭐
presos
Cada fonte
Álcali ⭐
Lavar
H₂S remove
Buffer ⭐
Tanque
3×LEL
Steam ⭐
Pré-aqueça
Secagem
Apartamento de 3 quartos disponível para aluguel ⭐
≥760°C
>99% VOC
Caixa de Mistura
→ Pilha
40 mg VOC

⭐ Equipamentos novos ou críticos para a segurança neste projeto. O sistema de bypass de emergência (carvão ativado) direciona o gás com alto LEL (Limite Inferior de Explosividade) para a atmosfera em caso de eventos de segurança, contornando o RTO (Operador de Transmissão Remota).

Parâmetros-chave do equipamento

Item Especificação
fluxo de processamento RTO 16.000 m³/h; temperatura de entrada ≤30°C; área de 25×15 m; peso 60 t
Eficiência de destruição/térmica >99% / >95%
Tempo de residência na câmara de combustão >1,2 s; oxidação >760°C
Classificação do combustor 600.000 kcal/h
Gás natural (partida a frio 3 h) 71 m³/h (P: 0,03–0,06 MPa)
Gás natural (funcionamento em marcha lenta) 35 m³/h
Consumo de combustível na partida a frio 176 m³ por evento de partida a frio
queda de pressão do sistema <3.000 Pa
Potência do ventilador 75 kW; 5.000 Pa; duto de φ600 mm
monitoramento de LEL 3 unidades; lógica de votação 2 de 3; bypass de emergência em >25% LEL
Classificação elétrica ExdIIBT4 à prova de explosão em toda a sua extensão.
Custo anual de eletricidade (8.400 h) 324.240 kWh; aproximadamente 197.786 RMB/ano (0,61 RMB/kWh)
Custo anual do ar comprimido 20 m³/h; aproximadamente 25.200 RMB/ano (0,15 RMB/m³)
Custo anual do gás natural (estimativa) Taxa de 25.200 m³/h; aproximadamente 37.800 RMB/ano (1,5 RMB/m³)
Custo anual do vapor condensado Taxa de 688.800 kg/h; aproximadamente 121.228 RMB/ano (176 RMB/t)
Custo anual da água de produção 1.260 t/ano; aproximadamente 1.890 RMB/ano (1,5 RMB/t)

04 — Principais Vantagens

Cinco razões pelas quais esta arquitetura é a abordagem correta para a redução de COVs em refinarias petroquímicas


  • A lavagem alcalina antes do RTO remove o H₂S e previne a geração de SO₂ na câmara de combustão: O H₂S está presente nos gases residuais das refinarias em concentrações que, se queimadas no RTO sem pré-tratamento, gerariam SO₂ em concentrações que exigiriam um estágio de dessulfurização de gases de combustão (FGD) com calcário-gesso a jusante (aumentando significativamente os custos de capital e operacionais). A lavagem alcalina remove o H₂S antes da entrada do RTO, convertendo-o em sulfeto de sódio na solução de lavagem. Isso mantém a química de combustão do RTO limpa (apenas hidrocarboneto + O₂ → CO₂ + H₂O) sem complicações com gases ácidos e elimina a necessidade de qualquer equipamento de dessulfurização pós-RTO.

  • O monitoramento triplo do LEL com lógica de votação 2 de 3 oferece redundância de segurança e resistência a alarmes falsos: Um sistema de intertravamento LEL com um único sensor apresenta dois modos de falha: falha do sensor que desativa o intertravamento de segurança (perigoso) e mau funcionamento do sensor que aciona uma parada de produção desnecessária (custosa). O arranjo de votação com 3 sensores e 2 de 3 elimina ambos os modos de falha: qualquer falha em um único sensor é detectada porque os dois sensores restantes mantêm leituras consistentes, e um mau funcionamento em um único sensor não aciona o intertravamento porque os outros dois sensores ainda estão abaixo do limite. Para um ambiente de refinaria petroquímica onde a deriva de calibração do sensor LEL é um risco operacional conhecido, essa arquitetura de votação é a configuração mínima aceitável para um intertravamento de segurança de vida.

  • O tanque de compensação após a lavagem alcalina proporciona a média temporal da concentração e o tempo de resposta exigidos pelo sistema de segurança: As concentrações de COVs (Compostos Orgânicos Voláteis) nos gases de efluentes do tratamento de águas residuais de refinarias variam episodicamente conforme diferentes fluxos de águas residuais são processados ​​e a atividade do tanque de tratamento biológico flutua. Sem um tanque de compensação, um pico de concentração de COVs proveniente de um tanque poderia chegar à entrada do RTO (Tanque de Tratamento Remoto) em segundos após o pico ocorrer na fonte. O volume do tanque de compensação fornece o atraso necessário para que o sistema de monitoramento do LEL (Limite Inferior de Explosividade) detecte o pico, a lógica de controle responda e a válvula de bypass de emergência opere fisicamente — um tempo de resposta mínimo de 60 segundos com uma vazão de 16.000 m³/h. A torre de lavagem alcalina também serve como um tanque de compensação secundário nesta arquitetura.

  • O pré-aquecimento a vapor antes do RTO aborda os três desafios do gás com alta umidade, oleoso e de alta concentração: A umidade relativa do ar e o teor de névoa de óleo presentes nos gases residuais da refinaria criam problemas específicos para o RTO (Reator de Térmica Reativa): (1) a alta umidade reduz a temperatura adiabática da chama e aumenta o consumo de combustível suplementar; (2) a névoa de óleo pode condensar e acumular-se no coletor de entrada do RTO, criando risco de incêndio; (3) altas concentrações podem causar reações exotérmicas descontroladas no leito cerâmico do RTO antes da câmara de combustão. O pré-aquecimento a vapor reduz simultaneamente a umidade relativa (elevando a temperatura do gás sem adicionar umidade), volatiliza os resíduos de névoa de óleo e pré-dilui a concentração efetiva de COVs (Compostos Orgânicos Voláteis) que entra na zona de combustão. Esta é uma característica de projeto específica para a indústria petroquímica, não encontrada em instalações de RTO para impressão ou indústria farmacêutica.

  • O projeto à prova de explosão ExdIIBT4 é obrigatório em toda a sua extensão para a classificação de zonas petroquímicas: Todo o sistema de coleta e tratamento de COVs opera em uma área classificada como zona perigosa pela Diretiva ATEX 2014/34/UE. Todos os equipamentos elétricos (motores de ventiladores, atuadores, instrumentos, iluminação, painéis de controle) devem ser certificados com classificação à prova de explosão ExdIIBT4 ou superior para gases do Grupo IIB (que inclui a série do benzeno e misturas de gases de petróleo presentes neste caso). O uso de equipamentos elétricos com classificação padrão em um sistema de redução de COVs petroquímico não é apenas uma violação regulatória — representa um risco real de ignição em um sistema projetado para lidar com gases inflamáveis ​​em concentrações próximas ao LEL (Limite Inferior de Explosividade).

05 — Resultados Operacionais

Desempenho comprovado: remoção de 99,5% de COVs e redução de 685 toneladas/ano.

40 / 60
mg/Nm³ real/limite
NMHC — 99,5% destruído
685 t/ano
redução anual de COVs
Verificado
197,786
Eletricidade em RMB/ano
324.240 kWh no total
60 t
peso do equipamento
área de 25×15 m

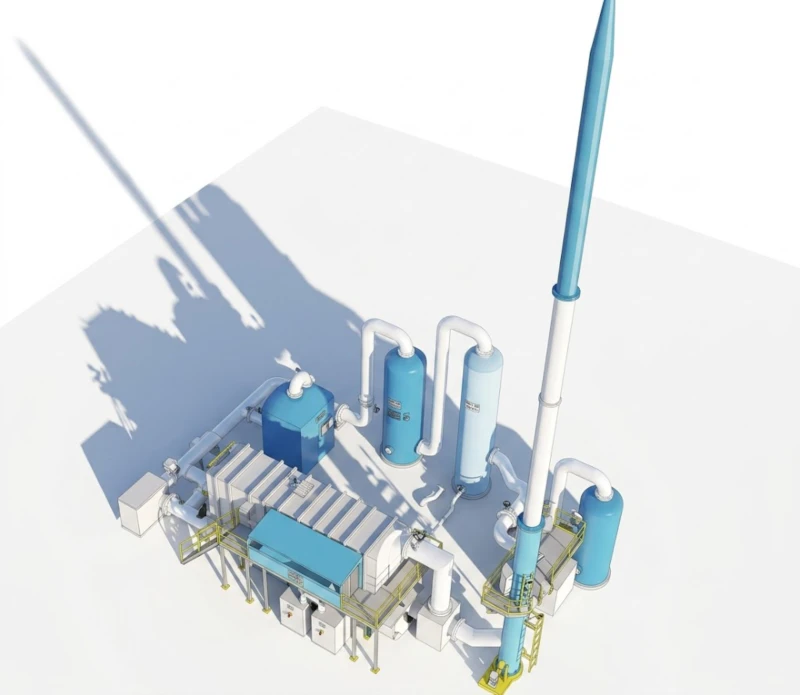

Layout do equipamento RTO, segunda configuração, mostrando uma área de 25 por 15 metros, com um oxidante térmico regenerativo de três leitos, torre de pré-tratamento com lavagem alcalina, tanque de compensação de lavagem com água, pré-aquecedor de vapor e conjunto de ventilador à prova de explosão em uma instalação de redução de VOC em uma refinaria petroquímica.

Detalhamento dos custos operacionais anuais (8.400 horas de operação): eletricidade a 324.240 kWh (0,61 RMB/kWh) = 197.786 RMB; ar comprimido a 20 m³/h (0,15 RMB/m³) = 25.200 RMB; gás natural (estimado) a 1,5 RMB/m³ = 37.800 RMB; vapor condensado 688.800 kg no total (176 RMB/t) = 121.228 RMB; água de produção 1.260 t (1,5 RMB/t) = 1.890 RMB. Custo operacional anual total de aproximadamente 383.904 RMB (equivalente a aproximadamente 38,4 dezenas de mil RMB). Este é um custo operacional excepcionalmente baixo para um sistema de redução de COVs em refinaria, refletindo a pequena escala (16.000 m³/h contra 120.000 m³/h no caso da indústria farmacêutica) e a alimentação rica em COVs, permitindo uma operação RTO quase autotérmica.


06 — Precauções de Implementação

Seis lições críticas de segurança e engenharia para a redução de VOCs na indústria petroquímica

  • 🚫
    A concentração do LEL na entrada do sistema nunca deve exceder o LEL 25% — este é um requisito de segurança da vida que se sobrepõe a todas as considerações de continuidade da produção: O sistema de bypass de emergência deve ativar-se instantaneamente e automaticamente quando o intertravamento 2 de 3 do LEL for acionado. Não deve haver qualquer possibilidade de sobreposição a partir da sala de controle de processo que permita aos operadores contornar o intertravamento do LEL para manter a produção. A lógica do intertravamento deve ser implementada como um relé de segurança com fiação fixa (classificação SIL conforme IEC 61511), e não como uma função de software do CLP, para garantir sua operação independente de qualquer modo de falha do DCS. O teste funcional mensal da operação da válvula de bypass de emergência é obrigatório.
  • ⚠️
    A distância mínima de resposta do ventilador (60 m) entre o tanque de armazenamento e a válvula de bypass de emergência deve ser mantida — não reduza o coletor de coleta para economizar custos de instalação: A distância mínima de 60 m é um requisito de engenharia de segurança, não uma preferência estética. Com a vazão de projeto de 16.000 m³/h em um duto de φ600 mm, a velocidade do gás é de aproximadamente 15 m/s. A 60 m de distância do tanque de compensação até a válvula de bypass de emergência, o tempo de trânsito para um pico de concentração percorrer o trajeto do ponto de detecção até a válvula de bypass é de aproximadamente 4 segundos. Somando o tempo de processamento da lógica 2 de 3 e o tempo de acionamento da válvula (cerca de 2 a 3 segundos), o tempo total de resposta é de aproximadamente 6 a 7 segundos. Este é o tempo mínimo de resposta aceitável para um intertravamento de segurança do LEL (Limite Inferior de Explosividade) petroquímico. Encurtar o manifold para menos de 60 m reduz essa margem de segurança abaixo do mínimo.
  • ⚠️
    A corrosividade dos gases provenientes de compostos de H₂S e benzeno exige as mais altas especificações anticorrosivas para todos os equipamentos — o aço carbono padrão falhará em 1 a 2 anos: A combinação de H₂S (que causa fragilização por hidrogênio e fissuração por tensão de sulfeto em aço carbono), solventes da série do benzeno (que causam inchaço e degradação de elastômeros padrão) e alta umidade cria um dos ambientes gasosos mais corrosivos no tratamento de gases residuais industriais. Todos os coletores, vasos de lavagem alcalina, tanques de armazenamento, equipamentos de pré-tratamento e coletores de entrada do RTO devem ser construídos em aço inoxidável 316L, no mínimo, com revestimento de PRFV ou epóxi com flocos de vidro em dutos e vasos de grande diâmetro. A vida útil do equipamento é particularmente enfatizada no resumo da experiência como um desafio operacional documentado — a corrosividade do gás é alta e a vida útil do equipamento não atinge os requisitos de projeto, a menos que a especificação anticorrosiva mais alta seja aplicada desde o início.
  • ⚠️
    O desempenho do pré-aquecedor de vapor deve ser verificado em condições de umidade máxima para evitar o acúmulo de condensado oleoso no coletor de entrada do RTO: O pré-aquecedor de vapor deve elevar a temperatura do gás o suficiente para reduzir a umidade relativa abaixo do ponto de orvalho dos vapores de óleo pesado presentes no gás residual da refinaria. Se o pré-aquecedor for subdimensionado ou se a pressão de alimentação de vapor cair durante o inverno, a umidade relativa na entrada do RTO pode permanecer acima do ponto de orvalho, permitindo a condensação de óleo no coletor de entrada. O acúmulo de condensado oleoso no coletor de entrada do RTO pode entrar em combustão espontânea quando o RTO atingir a temperatura de operação, criando risco de incêndio interno. Recomenda-se a inspeção mensal do coletor de entrada do RTO para verificar o acúmulo de óleo a partir do primeiro ano de operação.
  • ⚠️
    Manter a estabilidade da composição do gás é o principal desafio operacional — controlar rigorosamente as fontes de matéria-prima e o funcionamento do forno: O resumo da experiência identifica explicitamente dois riscos operacionais principais: (1) teor instável de CO causando picos acima do limite; (2) níveis flutuantes de umidade e poeira com picos que excedem os valores de projeto. As medidas de resposta são: controle rigoroso das fontes de matéria-prima para manter a estabilidade operacional do sistema; controle da operação do forno (tratamento de efluentes) para garantir uma composição gasosa estável. Isso requer coordenação ativa entre a equipe de operações de tratamento de efluentes e os operadores do sistema de tratamento de COVs, com um protocolo formal de comunicação para quaisquer alterações planejadas na composição dos efluentes.
  • ⚠️
    Aprimorar continuamente o treinamento de segurança dos operadores e revisar os planos de resposta a emergências para refletir a experiência operacional real: Os operadores de instalações petroquímicas devem compreender tanto os procedimentos operacionais normais do RTO (Operador de Reator de Tanque) quanto os procedimentos de resposta a emergências para eventos de liberação de H₂S, eventos de ultrapassagem do LEL (Limite Inferior de Explosividade) e eventos de superaquecimento do RTO. Os planos de resposta a emergências devem ser mantidos atualizados com a configuração instalada, pois quaisquer modificações no sistema de coleta, adição de novas fontes de efluentes ou alterações na química da lavagem alcalina podem modificar os requisitos de resposta. Simulações anuais de resposta a emergências, abrangendo os três cenários de emergência (liberação de H₂S, ultrapassagem do LEL e superaquecimento do RTO), devem ser realizadas com todos os operadores que possam estar de plantão quando um evento ocorrer.

07 — Principais conclusões de engenharia

Quatro lições aprendidas com este projeto de redução de COVs petroquímicos

  • !
    A arquitetura de segurança (lavagem alcalina + tampão + LEL triplo + projeto ExdIIBT4) não é um custo adicional de conformidade para aplicações RTO petroquímicas — é a base de engenharia que torna a instalação viável. Ao contrário das aplicações de impressão ou de termoparâmetros rápidos (RTO) na indústria farmacêutica, onde as medidas de segurança são significativas, mas o objetivo principal é a conformidade com as normas de emissão, as aplicações de RTO na indústria petroquímica têm como objetivo principal a operação segura em um ambiente com risco real de explosão. A lavagem alcalina remove o composto mais perigoso (H₂S) antes que ele chegue ao RTO, o tanque de compensação fornece o tempo de resposta necessário ao sistema de segurança, o triplo intertravamento do limite inferior de emissão (LEL) impede a entrada de misturas explosivas no RTO e a classificação ExdIIBT4 impede a ignição elétrica. A ausência de qualquer um desses elementos torna a instalação insegura, independentemente do que os dados do sistema de monitoramento contínuo de emissões (CEMS) mostrem.
  • 2
    A lavagem alcalina antes do RTO para remoção de H₂S elimina a necessidade de FGD subsequente e torna o sistema geral significativamente mais simples e de menor custo do que a alternativa. Se os gases residuais petroquímicos contendo H₂S fossem enviados diretamente para o RTO (Reator de Término de Oxigênio), a reação de combustão geraria SO₂ em concentrações que exigiriam um estágio de dessulfurização de gases de combustão (FGD) com calcário-gesso a jusante (adicionando um custo de capital equivalente a 30–40% do custo do RTO e um custo contínuo com o reagente calcário). A lavagem alcalina captura o H₂S na sua origem, prevenindo a geração de SO₂, com um custo de capital de aproximadamente 10–15% do custo do RTO e um custo contínuo com o reagente NaOH. Para aplicações petroquímicas onde o H₂S está presente, a lavagem alcalina antes do RTO é a opção economicamente superior na maioria dos casos.
  • 3
    O pré-aquecimento a vapor é uma característica de design específica para a indústria petroquímica que lida simultaneamente com a umidade e o condensado oleoso — não sendo encontrada em aplicações de impressão ou de termoformagem rápida (RTO) farmacêuticas. A umidade e o teor de névoa de óleo presentes nos gases residuais de refinarias (60%) criam problemas que não existem em aplicações de impressão (vapores de solventes secos) e farmacêuticas (teor de óleo relativamente baixo). O pré-aquecimento a vapor antes do RTO é a solução desenvolvida especificamente para aplicações petroquímicas: ele reduz simultaneamente a umidade relativa, volatiliza a névoa de óleo antes que ela se condense no coletor do RTO e ajuda a elevar a temperatura do gás para atender aos requisitos de entrada do RTO. Engenheiros que projetam sistemas RTO para aplicações de impressão ou farmacêuticas e que precisam adaptar seus projetos para uma aplicação petroquímica devem adicionar o pré-aquecedor a vapor como uma modificação obrigatória.
  • 4
    Com uma vazão de 16.000 m³/h e 8.000 mg/Nm³ de NMHC, o custo operacional anual é de aproximadamente 38,4 milhões de RMB — um dos mais baixos entre os 23 estudos de caso analisados. A combinação de pequena escala (16.000 m³/h contra 60.000–120.000 m³/h em outros casos) e alta concentração de COVs na entrada (próxima à operação autotérmica sem combustível suplementar) resulta em um custo operacional muito baixo nesta instalação. O gás residual da refinaria, rico em COVs, possui alta densidade energética: com 8.000 mg/Nm³ de NMHC, a energia química na corrente de COVs é suficiente para manter a temperatura da câmara de combustão do RTO sem gás natural suplementar durante a produção normal, tornando o custo da eletricidade para o ventilador (197.786 RMB/ano) o item de custo dominante.

08 — Perguntas Frequentes

Redução de VOCs em Refinarias Petroquímicas por meio de RTO: Dez Perguntas Respondidas

Perguntas de gerentes de HSE (Saúde, Segurança e Meio Ambiente), engenheiros de processo e equipes de licenciamento ambiental em refinarias de petróleo, instalações petroquímicas e de produtos químicos para energia que planejam sistemas de lavagem alcalina + redução de VOC (Compostos Orgânicos Voláteis) de acordo com os requisitos da IED da UE / ATEX holandesa / Omgevingswet.

P1. Por que a lavagem alcalina é necessária antes do RTO especificamente para aplicações petroquímicas, quando não é necessária para aplicações de impressão ou farmacêuticas?
A lavagem alcalina é necessária antes do RTO petroquímico porque o gás residual petroquímico contém H₂S (sulfeto de hidrogênio), ausente em aplicações de impressão e farmacêuticas. Quando o H₂S é queimado no RTO, gera SO₂ (dióxido de enxofre): 2H₂S + 3O₂ → 2SO₂ + 2H₂O. Sem a dessulfurização de gases de combustão (FGD) a jusante, esse SO₂ seria liberado na atmosfera em concentrações acima dos limites permitidos pela UE para dióxido de enxofre. A instalação de um sistema de FGD a jusante do RTO acarretaria um custo de capital substancial e custos contínuos com reagentes de calcário/NaOH. A lavagem alcalina captura o H₂S antes da entrada do RTO (NaOH + H₂S → NaHS + H₂O), mantendo a química da combustão do RTO limpa e eliminando a necessidade de dessulfurização a jusante. A lavagem com água pré-RTO farmacêutica tem uma finalidade diferente: remover compostos orgânicos solúveis em água e gases ácidos dos gases residuais da síntese farmacêutica, que consistem em um conjunto de compostos diferente, não presente em aplicações petroquímicas.
Q2. Qual é o quadro regulamentar holandês e da UE aplicável às emissões de COVs (Compostos Orgânicos Voláteis) de refinarias petroquímicas?
As refinarias de petróleo e os grandes complexos petroquímicos nos Países Baixos são regulamentados pela Diretiva 2010/75/UE/UE, que os define como grandes instalações industriais nos setores de refino e grandes emissores de COVs (Compostos Orgânicos Voláteis). As conclusões aplicáveis ​​das BAT (Melhores Técnicas Disponíveis) do BREF (Refinery BREF) estabelecem valores-limite de emissão para COVs totais, benzeno, H₂S (na chaminé como equivalente a SO₂) e outros compostos regulamentados. As licenças holandesas são emitidas pela Omgevingswet (Lei do Meio Ambiente), com limites específicos para cada local definidos pelo Omgevingsdienst (Serviço de Meio Ambiente). A Diretiva ATEX 2014/34/UE aplica-se a todas as zonas de atmosfera explosiva dentro da refinaria, exigindo classificação de zonas e equipamentos à prova de explosão em toda a área. O sistema de monitoramento do LEL (Limite Inferior de Emissões) e de intertravamento de segurança deve ser projetado para SIL 1 ou SIL 2 (Nível de Integridade de Segurança de acordo com a norma IEC 61511), dependendo do resultado da avaliação de risco. Os sistemas CEMS devem ser certificados de acordo com as normas EN 12619 (FID para VOC) e EN 14181 (QAL1/QAL2/AST). Segundo a norma holandesa NTA 8800 de desempenho de edifícios, as instalações farmacêuticas e químicas próximas a áreas residenciais estão sujeitas a requisitos adicionais de monitoramento da qualidade do ar ambiente.
P3. O que acontece quando o intertravamento LEL é ativado — como o sistema responde e quanto tempo leva para reiniciar?
Quando o intertravamento 2 de 3 LEL é ativado (dois dos três sensores registrando simultaneamente leituras acima do LEL 25%): (1) A válvula de bypass de emergência abre, desviando o fluxo de gás de alta concentração para o bypass de emergência do carvão ativado (para eventos de curta duração) ou para a atmosfera através da chaminé de emergência; (2) A válvula de isolamento de entrada do RTO fecha, impedindo a entrada de gás inflamável no RTO; (3) O RTO continua a operar com ar de diluição (purga de ar ambiente) para manter a temperatura do leito cerâmico; (4) O operador da sala de controle é alertado imediatamente com a identificação dos sensores que acionaram o evento e as concentrações medidas. Para reiniciar a operação normal após um evento de LEL: (1) Identificar e corrigir a fonte do pico de concentração (normalmente um tanque de efluentes com carga orgânica anormalmente alta); (2) Confirmar se o LEL em todos os três sensores está abaixo de 25%; (3) Reabrir a válvula de entrada do RTO gradualmente para confirmar se a concentração permanece estável; (4) Documentar o evento no registro de segurança, conforme exigido pela licença.
Q4. Qual a diferença entre o gerenciamento da lavagem alcalina com NaOH e a lavagem cáustica na indústria farmacêutica?
A lavagem alcalina pré-RTO na indústria petroquímica e a lavagem cáustica pós-RTO na indústria farmacêutica desempenham funções de remoção distintas e exigem abordagens de gerenciamento diferentes. Na aplicação petroquímica, a lavagem alcalina remove o H₂S (formando NaHS) e qualquer SO₂ ou CO₂ presente antes do RTO. O licor de lavagem contendo NaHS é classificado como efluente tóxico e deve ser gerenciado de acordo — não pode ser descartado em um ralo industrial padrão. Na aplicação farmacêutica, a lavagem cáustica remove o HCl gerado pela combustão do RTO (formando NaCl) após o RTO. O licor de lavagem com NaCl é relativamente benigno e geralmente pode ser direcionado para o sistema de tratamento de efluentes da indústria farmacêutica. Princípios de projeto comuns: ambos requerem monitoramento contínuo de pH com dosagem automática de NaOH; ambos requerem armazenamento adequado de NaOH para uma autonomia mínima de 72 horas; ambos requerem construção do recipiente em material resistente à corrosão (polipropileno ou PRFV).
Q5. Qual é a finalidade do pré-aquecedor de vapor e ele pode ser omitido para reduzir o custo de capital?
O pré-aquecedor de vapor não pode ser omitido. Ele desempenha três funções simultâneas, todas necessárias para a operação confiável de um RTO petroquímico: (1) Redução da umidade — com umidade relativa de 60%, o gás de entrada carrega vapor de água suficiente para suprimir significativamente a temperatura da câmara de combustão do RTO em comparação com o gás seco, aumentando o consumo de combustível suplementar e reduzindo a eficiência da destruição de COVs; o pré-aquecimento a vapor eleva a temperatura do gás, reduzindo a umidade relativa na entrada do RTO; (2) Remoção da névoa de óleo — o gás residual da refinaria carrega névoa de aerossol de óleo que se condensa no coletor de entrada do RTO à temperatura ambiente, criando um risco de incêndio quando o RTO aquece; o pré-aquecimento a vapor volatiliza essa névoa antes que ela atinja o coletor; (3) Controle da concentração — com um pico de NMHC de 8.000 mg/Nm³, a concentração de COVs está acima do limite autotérmico para a zona de pré-aquecimento do leito cerâmico, criando um risco de reação exotérmica descontrolada no leito antes da câmara de combustão; O pré-aquecimento a vapor controla a concentração efetiva na entrada do leito cerâmico. A omissão do pré-aquecedor a vapor cria risco de incêndio por acúmulo de óleo, controle não confiável da temperatura de combustão e potencial dano ao leito cerâmico. O custo do vapor (aproximadamente 121.228 RMB/ano) é justificado por esses benefícios em termos de segurança e confiabilidade.
Q6. O que significa a classificação à prova de explosão ExdIIBT4 e por que ela se aplica especificamente neste caso?
ExdIIBT4 é uma classificação ATEX para equipamentos à prova de explosão: Ex = à prova de explosão; d = conceito de proteção de invólucro à prova de chamas (o invólucro pode suportar ignição interna sem propagação para a atmosfera externa); IIB = Grupo de Equipamentos IIB, adequado para gases com folga máxima experimental de segurança (MESG) entre 0,45 mm e 0,85 mm (inclui hidrogênio, etileno e muitos solventes petroquímicos; IIA não seria suficiente para esses gases); T4 = classe de temperatura máxima da superfície de 135 °C (abaixo da temperatura de autoignição dos gases presentes). O sistema de redução de COVs petroquímicos opera dentro ou adjacente a áreas classificadas como Zona 1 ou Zona 2, conforme o mapa de zonas ATEX do local. Todos os equipamentos elétricos nessas zonas devem possuir a certificação ATEX apropriada. A classe de temperatura IIB T4 é especificada porque benzeno (temperatura de autoignição de 498°C) e H₂S (temperatura de autoignição de 260°C) estão presentes — T4 (limite de temperatura superficial de 135°C) fornece margem de segurança adequada para ambos.
Q7. Como é gerenciada a variabilidade da composição do gás proveniente da estação de tratamento de águas residuais para garantir um desempenho estável do RTO?
A cadeia de gerenciamento da variabilidade possui três elementos: (1) Controle na fonte — a equipe de operações de tratamento de efluentes deve notificar a equipe de tratamento de COVs antes de qualquer alteração planejada na composição da alimentação de efluentes (por exemplo, novos fluxos de efluentes de processo, alterações na dosagem do tratamento biológico). Alterações não anunciadas na composição que causam picos inesperados de COVs são a principal causa de instabilidade operacional; (2) Média no tanque de compensação — o tanque de compensação após a lavagem alcalina proporciona uma média temporal das flutuações de concentração. Um volume de tanque dimensionado para 3 a 5 minutos de fluxo de gás nas condições de projeto suaviza picos de curta duração, permitindo que o sistema de controle responda a eventos sustentados de alta concentração; (3) Gerenciamento da temperatura de combustão integrado ao DCS — o sistema de controle do queimador RTO responde automaticamente às mudanças na temperatura da câmara de combustão (indicativo de mudanças na liberação de calor de COVs) ajustando a taxa de queima do queimador. Esse circuito de feedback compensa as mudanças na concentração de COVs dentro do tempo de resposta da medição da temperatura de combustão (tipicamente de 10 a 30 segundos).
Q8. Que monitoramento CEMS é exigido para um sistema de redução de VOC petroquímico sob as condições de licença holandesas?
Condições da licença ambiental holandesa para redução de COVs em refinarias petroquímicas: COV total na chaminé (FID, contínuo, EN 12619); benzeno na chaminé (amostragem periódica, laboratório acreditado, mínimo 2 vezes ao ano); H₂S na saída do lavador alcalino (contínuo, como indicador do desempenho do lavador alcalino); SO₂ na chaminé (contínuo ou periódico, pois a combustão de H₂S geraria SO₂ se o lavador alcalino falhasse); CO na saída do RTO (contínuo, como indicador de combustão incompleta); temperatura da câmara de combustão do RTO (contínuo, confirma ≥760 °C); vazão e O₂ (contínuo, para correções de referência). LEL em três pontos do coletor (contínuo, crítico para a segurança). Todos os CEMS ambientais devem ser certificados pela norma EN 14181. O monitoramento do LEL é classificado como um instrumento crítico para a segurança e está sujeito às normas de segurança funcional (IEC 61511/61508), e não apenas às normas CEMS para IEDs da UE. A calibração anual dos três sensores LEL, utilizando misturas de gases de calibração certificadas, é obrigatória.
Q9. Em que difere esta instalação petroquímica de uma aplicação RTO (Transferência Rápida de Oxigênio) na indústria de coque ou em minas de carvão?
As três aplicações (petroquímica, coqueificação e gás de mina de carvão) compartilham o requisito fundamental de projeto à prova de explosão e gerenciamento do LEL (Limite Inferior de Explosividade), mas diferem na composição do gás e na abordagem de gerenciamento da concentração. O gás residual da indústria de coqueificação (proveniente do gás de forno de coque e produtos de alcatrão) contém hidrocarbonetos aromáticos policíclicos (HAPs) mais pesados, além dos compostos mais leves da série do benzeno — esses compostos de HAP exigem temperaturas de combustão mais altas em reatores de oxidação rápida (frequentemente entre 850 e 900 °C) e manutenção mais rigorosa do leito cerâmico devido à condensação e incrustação dos HAPs. As aplicações de gás metano de baixa concentração em minas de carvão envolvem misturas extremamente pobres de metano e ar (<1% CH₄) que estão abaixo do envelope de projeto padrão de reatores de oxidação rápida e exigem tecnologia especializada de oxidação catalítica ou sem chama. A aplicação de gás residual de efluentes petroquímicos descrita aqui situa-se entre esses dois casos: mais rico que o gás de mina de carvão, mas com menor concentração de HAPs pesados ​​que o gás residual de coqueificação, tornando o reator de oxidação rápida padrão de três leitos a ≥760 °C a escolha tecnológica apropriada.
Q10. Existem instalações de referência para sistemas de lavagem alcalina + RTO para gases residuais de efluentes petroquímicos disponíveis para visitas no local?
Sim. O sistema de lavagem alcalina + lavagem com água + tanque de compensação + RTO de três leitos descrito neste estudo de caso foi implementado em aplicações de tratamento de efluentes de refinarias de petróleo e instalações petroquímicas para redução de gases residuais. Visitas técnicas podem ser agendadas para clientes em potencial qualificados, incluindo acesso a dados verificados de conformidade com o CEMS, registros de eventos LEL (demonstrando o funcionamento correto do intertravamento de segurança), dados de desempenho da lavagem alcalina (confirmando a eficiência de remoção de H₂S) e documentação operacional do programa de manutenção do pré-aquecedor de vapor. Utilize o link de contato abaixo para solicitar a documentação de referência.
