Регенеративный каталитический окислитель (RCO) — это передовая технология очистки отходящих газов, которая сочетает в себе высокую эффективность рекуперации тепла регенеративного термического окисления (RTO) с преимуществами низкотемпературных реакций каталитического окисления (CO).



Технические характеристики серии ECO-RCO-NL (соответствуют стандартам NEN-EN).
Параметр Стандартная модель Высокопроизводительная модель Требования к соблюдению норм
Диапазон расхода воздуха при лечении 5000-100000 Нм³/ч 100 000–300 000 Нм³/ч Применяется голландский НДС.
Эффективность удаления летучих органических соединений ≥98% ≥99% Omgevingsdienst Limits
Рабочая температура 300-500°C 300-450°C Зона оптимальной активности катализатора
Эффективность рекуперации тепла ≥90% ≥95% Голландская директива по энергоэффективности

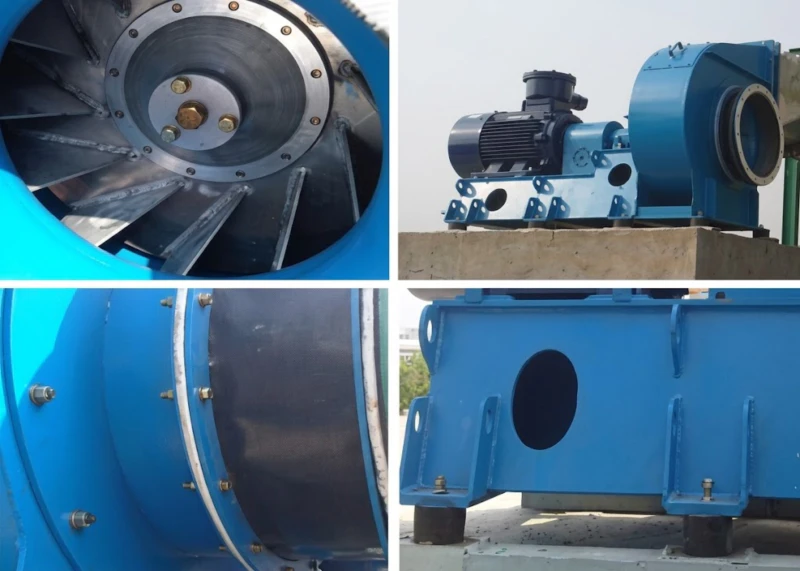

Падение давления < 1500 Па < 1000 Па Оптимизация энергопотребления вентилятора
Расход топлива 30-50% ниже, чем RTO 40-60% ниже, чем RTO Оптимизация налога на выбросы углерода

Определение и параметры RCO

Схема сцены RCO

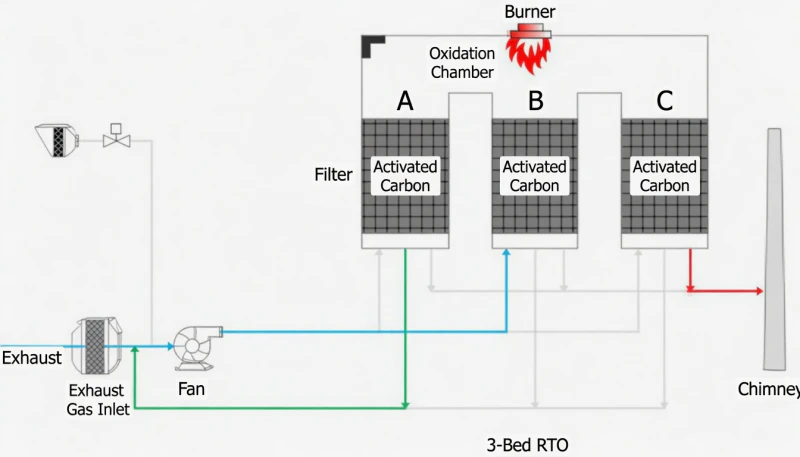

Принцип работы

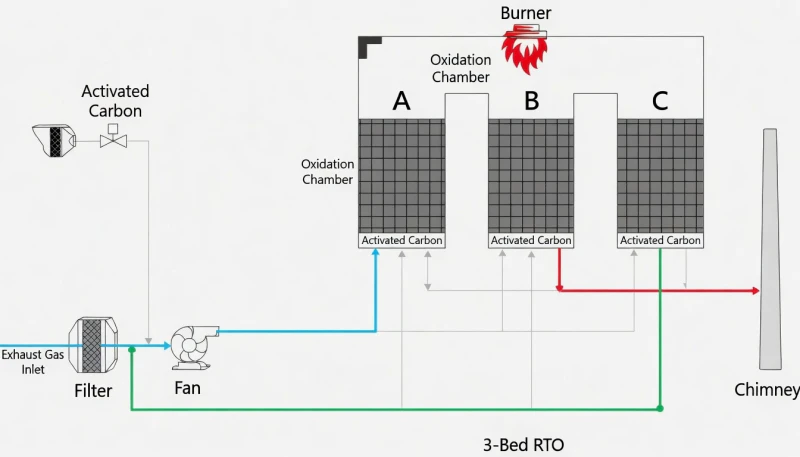

Этап 1: Предварительный нагрев и аккумулирование тепла.
Отработанные газы сначала поступают в регенеративный слой предварительного подогрева. Главная задача этого этапа — максимальное использование тепла.

Фаза вторая: Фаза каталитического окисления
Предварительно нагретые отработавшие газы поступают в камеру каталитической реакции, где происходит глубокое окисление поверхности катализатора:

  • CnHm + (n + m/4)O₂ → nCO₂ + (m/2)H₂O + тепло
  • CO + ½O₂ → CO₂ + тепло

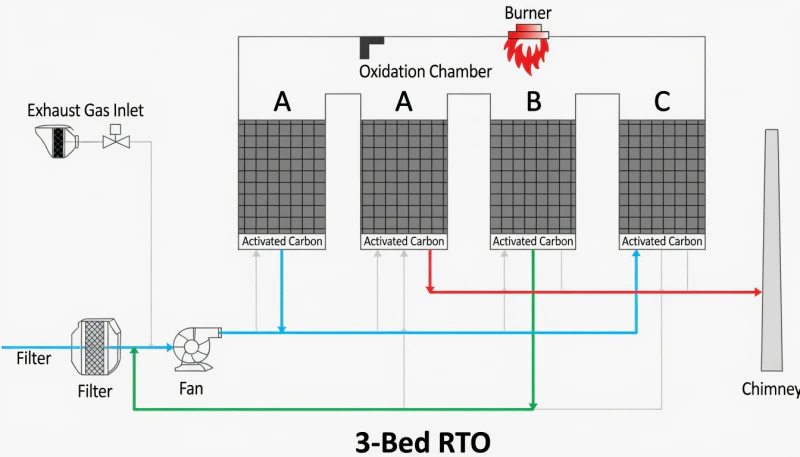

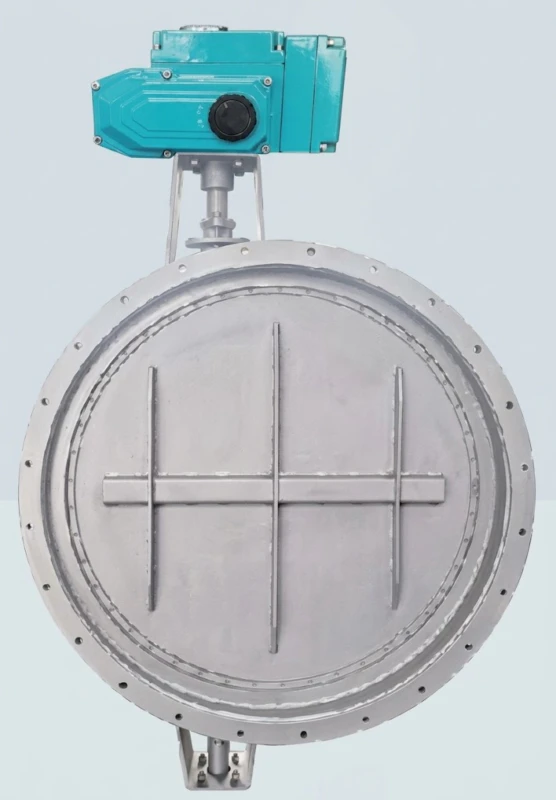

Этап 3: Накопление тепла и фаза переключения

Окисленный высокотемпературный газ (400-600°C) поступает в охлаждающий регенераторный слой:

  • Теплопередача: Высокотемпературный газ передает тепло керамическому регенератору.
  • Изменение температуры: температура газа понижается с 400-600°C до 80-150°C, после чего он выводится наружу.
  • Накопление тепла: Керамический слой нагревается до 400-600 °C для подготовки к предварительному нагреву в следующем цикле.

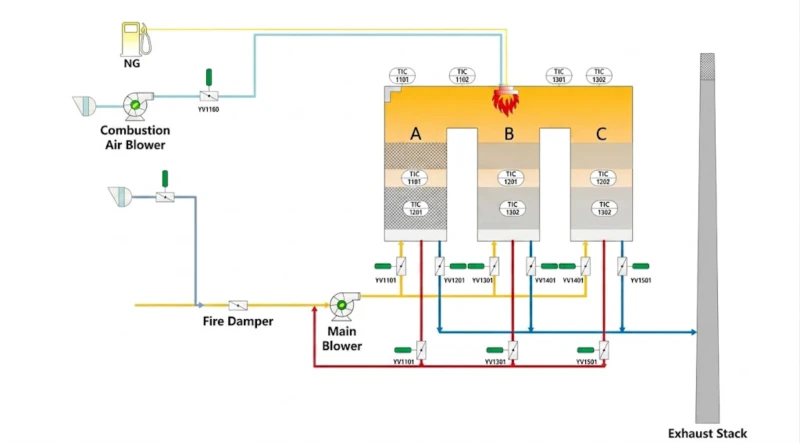

Схема рабочего процесса

Основные преимущества

Сравнение с традиционными методами



Технологии Рабочая температура Коэффициент рекуперации тепла Уровень энергопотребления Применимая концентрация Инвестиционные затраты
РКО 300-500°C >90% 30-50% ниже, чем RTO 200-5000 ppm Середина
РТО 760-950°C >95% Высокий уровень (требуется дополнительное топливо) Широкий ассортимент Высокий
Каталитическое окисление 300-500°C 70-85% Низкий 100-3000 ppm Низкий



Вопросы эксплуатации и технического обслуживания RCO

Ежедневная операция

  • Время запуска: 30-60 минут (холодный запуск)
  • Автоматический режим работы: Полностью автоматическое управление, не требуется наличие дежурного персонала.
  • Мониторинг энергопотребления: Отображение данных об энергосбережении в режиме реального времени.

Требования к техническому обслуживанию

Пункты планового технического обслуживания:

  • Ежедневно: осмотр приборов, контроль перепада давления.
  • Еженедельно: чистка и осмотр фильтров.
  • Ежемесячно: Оценка активности катализатора
  • Ежеквартально: Осмотр клапанной системы
  • Ежегодно: Комплексный капитальный ремонт и тестирование производительности.

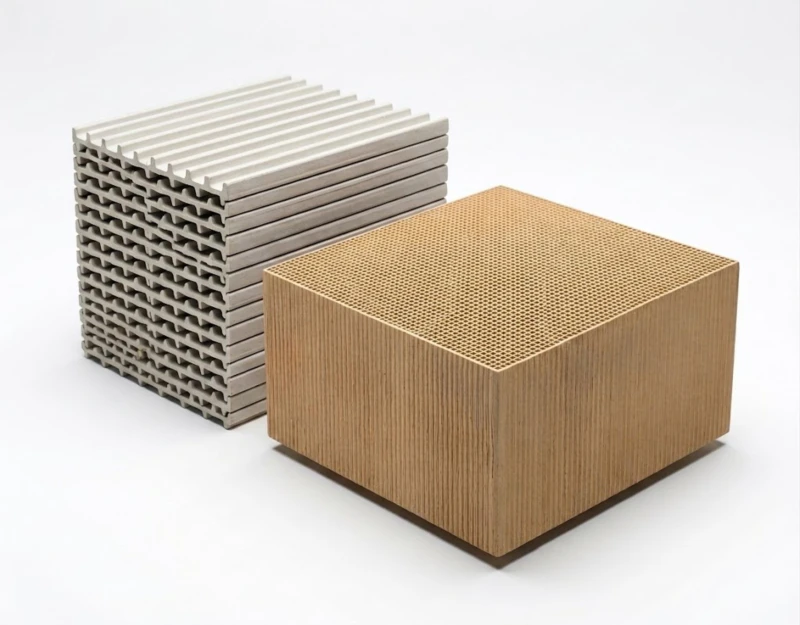

Управление катализаторами

  • Продолжительность жизни: 3-5 лет (при нормальных условиях эксплуатации)
  • Служба регенерации: Можно восстановить более 90% активности
  • Стоимость замены: Примерно 10-151 ТТ3Т инвестиций в систему
  • План восстановления: Коэффициент извлечения драгоценных металлов >95%

Особые соображения для голландского рынка

Соблюдение нормативных требований

  • Требования к БАТ: Необходимо соответствовать последним документам BREF.
  • Предельные значения выбросов:
    • ЛОС: 20 мг/Нм³
    • CO: 50 мг/Нм³
    • NOx: определяется по тепловой мощности.
  • Требования к мониторингу: Система непрерывного мониторинга качества (CEMS), срок хранения данных — 5 лет.

Экономические стимулы

Применимые голландские субсидии:

  1. Экологическая инвестиционная субсидия MIA: налоговые льготы до 361 TP3T.
  2. Ускоренная амортизация по программе VAMIL:
  3. Местные субсидии: различаются в зависимости от провинции, до 30%.
  4. Субсидия на инвестиции в энергетику (EIA): субсидия на энергосберегающее оборудование.

Оптимизация налога на выбросы углерода

  • Преимущества налога на выбросы углерода в рамках программы RCO:
    • 30-50% снижение выбросов CO₂ по сравнению с RTO
    • Ежегодная экономия составит от 30 000 до 75 000 евро при углеродном налоге в размере 150 евро за тонну в 2025 году.
    • Имеет право на подачу заявок на получение углеродных кредитов.

Сценарии применения

Рекомендуемые условия для реализации RCO

  • Концентрация летучих органических соединений: 200-5000 ppm
  • Состав выхлопных газов: Смеси, содержащие несколько летучих органических соединений.
  • Режим работы: Непрерывное или полунепрерывное производство
  • Затраты на электроэнергию: Высокий уровень, требующий максимальной экономии энергии.
  • Ограничения по площади: Доступно среднее пространство

Настоятельно рекомендуемые отрасли

Химическая промышленность: выхлопные газы реактора, газы, используемые для дыхания в резервуарах для хранения.
Лакокрасочная промышленность: автомобильная, мебельная, металлообрабатывающая отрасли.
Полиграфия и упаковка: глубокая печать, ламинирование.
Производство электроники: полупроводниковая промышленность, производство печатных плат.
Фармацевтическая промышленность: отходящие газы после рекуперации растворителей



Примеры из практики



Пример из практики: Успешное применение системы RCO в голландской автомобильной лакокрасочной промышленности.

Обзор проекта: Модель для соблюдения голландских правил охраны окружающей среды 2024 года.

Информация о клиенте

  • Название компании: Голландская компания по производству высококачественных автомобильных компонентов (информация предоставлена ​​по просьбе клиента).
  • Отрасль: Производство автомобильных компонентов, в основном поставка компонентов с покрытием немецким производителям автомобилей класса люкс.
  • Расположение: Эйндховенский индустриальный парк, провинция Северный Брабант
  • Сроки реализации проекта: Апрель 2023 г. - март 2024 г. (от проектирования до ввода в эксплуатацию)

Проблемы и движущие силы

  • Регуляторное давление: В январе 2024 года Нидерланды ввели в действие новый документ о заключении соглашения по наилучшим доступным технологиям, ужесточив предельный уровень выбросов летучих органических соединений с 50 мг/Нм³ до 20 мг/Нм³
  • Ценовое давление: Цены на природный газ выросли на 85% (2021-2023 гг.), углеродный налог увеличен до 125 евро/тонна (2024)
  • Производственный спрос: Новые заказы требуют 30% Увеличение мощности, существующая система RTO достигла предела обработки.
  • Цели устойчивого развития: Материнская компания требует достижения углеродной нейтральности в производстве к 2030 году.

Оценка технологий и выбор решений

Диагностика существующих системных проблем

  • Оригинальная система: Традиционный двухкамерный RTO (установлен в 2018 году)
  • Основные проблемы:
    1. Чрезмерное потребление энергии: расход природного газа 450 Нм³/ч (при полной нагрузке)
    2. Недостаточная производительность: расчетный объем воздуха 40 000 Нм³/ч, фактическая потребность до 52 000 Нм³/ч.
    3. Колебания выбросов: прерывистое производство приводит к колебаниям концентрации и медленной реакции RTO.
    4. Затраты на техническое обслуживание: ежегодные расходы на техническое обслуживание составляют от 65 000 евро, при этом наблюдается увеличение частоты отказов.

Сравнение технологических решений

Решение Инвестиционные затраты Годовые эксплуатационные расходы Волатильность Адаптивность Соответствие голландским стандартам Период окупаемости инвестиций
Расширение RTO €980,000 €285,000 Середина Хороший 4,2 года
Каталитическое окисление + цеолитный ротор €1,150,000 €195,000 Отличный Отличный 3,8 года
Система РКО €1,050,000 €165,000 Отличный Отличный 3,1 года
Биологическая терапия €850,000 €220,000 Бедный Середина 4,5 года

Ключевые факторы при выборе RCO:

  • Энергоэффективность: 35-45% Экономия топлива по сравнению с RTO
  • Гибкость обработки: адаптируется к прерывистым производственным характеристикам линий нанесения покрытий.
  • Инвестиционный баланс: на 100 000 евро меньше, чем при использовании цеолитового ротора.
  • Перспективная совместимость: зарезервированный интерфейс для смешивания водорода, соответствующий голландской дорожной карте развития энергетики до 2030 года.

Проектирование и внедрение системы RCO

Индивидуальные параметры проектирования

  • Модель системы: ECO-RCO-NL-55
  • Производственная мощность: 55 000 Нм³/ч (пиковая скорость)
  • Характеристики отходящих газов:
    • Состав летучих органических соединений: ксилол 35%, бутилацетат 25%, бензиновый растворитель 20%, другие 20%
    • Диапазон концентраций: 800-3500 мг/Нм³ (высокие колебания).
    • Температура: 25-40°C (с учетом тепловыделения от сушильной печи)
    • Влажность: 30-70% RH
    • Содержание силоксана: < 5 мг/Нм³ (из герметика)
  • Расчетные значения гарантированного уровня выбросов:
    • ЛОС: < 15 мг/Нм³ (лучше, чем новый норматив в 20 мг/Нм³)
    • CO: < 25 мг/Нм³
    • NOx: < 35 мг/Нм³
    • Эффективность рекуперации тепла: > 92%

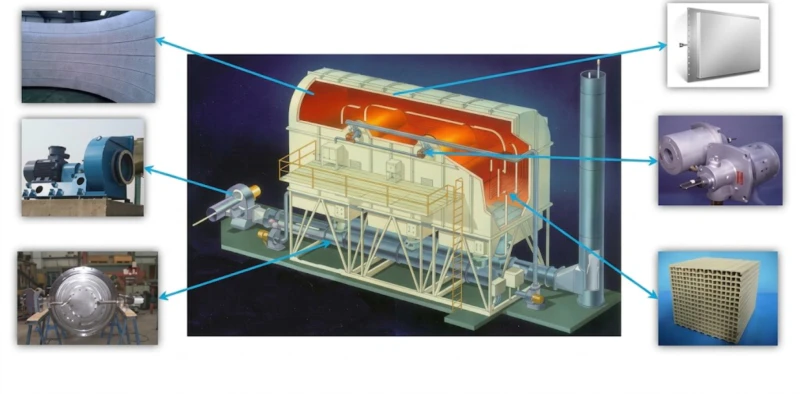

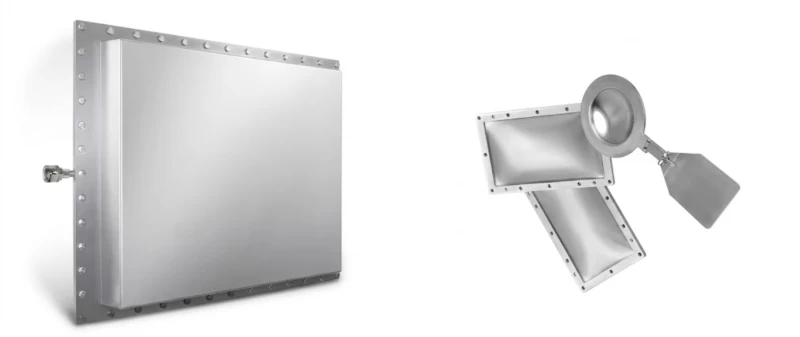

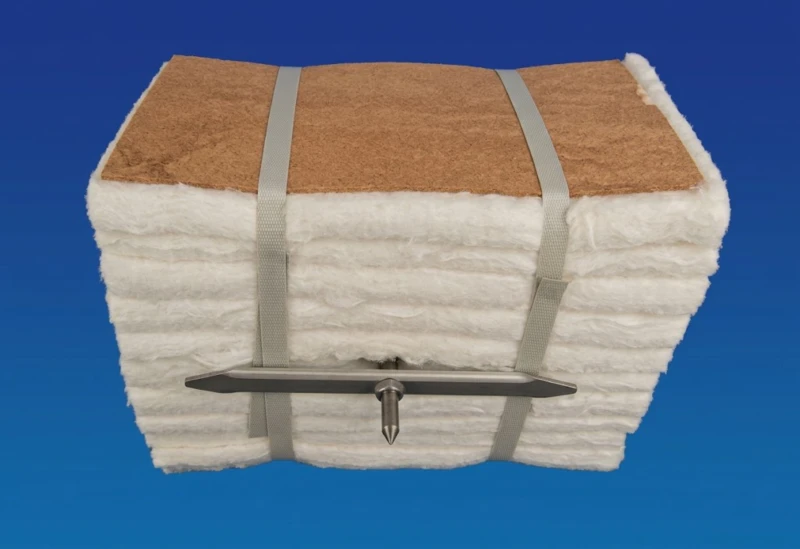

Основная техническая конфигурация

  • Система аккумулирования тепла:
    • Трехкамерная конструкция (две камеры поглощают тепло, одна отводит тепло) обеспечивает стабильную работу в течение длительного времени.

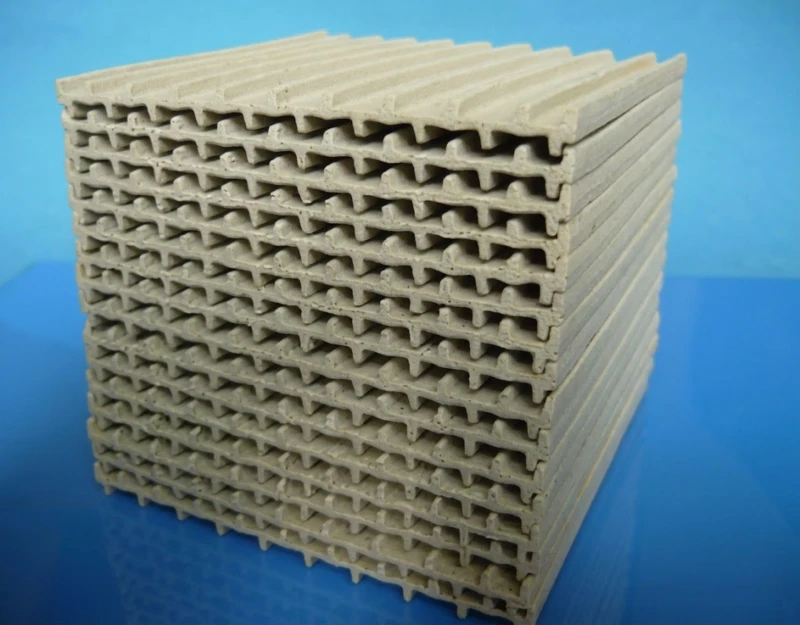

    • Сотовая керамика из кордиерита, 600 CPSI, удельная площадь поверхности 550 м²/м³.
    • Объем керамического наполнителя: 18 м³, теплоемкость 4,5 МВт·ч.
  • Каталитическая система:
    • Тип катализатора: Pt-Pd-CeO₂/Al₂O₃ (кремнийустойчивая формула)
    • Содержание драгоценного металла: 2,1 г/фут³ (Pt:Pd = 3:1)
    • Температура реакции: 320-450°C (интеллектуальная регулировка)
    • Объем катализатора: 3,6 м³, расчетный срок службы >40 000 часов.
  • Интеллектуальная система управления:
    • Система Siemens S7-1500 PLC + SCADA
    • Алгоритм прогнозирования концентрации (на основе производственного плана)
    • Модель оптимизации энергопотребления (расчет наиболее экономичной точки работы в реальном времени)
    • Интерфейс удаленной диагностики (прямое подключение к голландскому сервисному центру)

Особые дизайнерские особенности

  • Адаптивность к местным условиям в Нидерландах:
    • Модуль оптимизации углеродного налога: расчет выбросов CO₂ и налоговой нагрузки в режиме реального времени, автоматическая корректировка операционной стратегии.
    • Реагирование на пиковые и спады цен на электроэнергию: снижение частоты потребления в пиковый период (€0,45/кВтч), использование тепловых аккумуляторов в спадовый период (€0,18/кВтч)
    • Пакет для зимней эксплуатации: защита от замерзания при температуре до -15°C, быстрый холодный запуск (<45 минут).
    • Пакет инструментов для обеспечения соответствия требованиям: встроенный шаблон отчета Omgevingsdienst, автоматическое создание ежеквартальных документов по соблюдению требований.

Ключевые этапы реализации проекта.

  • Прорыв в получении разрешения: благодаря предварительному согласованию с Omgevingsdienst, срок утверждения разрешения сократился со стандартных 12 недель до... 6 недель
  • Инновационный подход к монтажу: модульная конструкция позволила избежать перебоев в производстве, а ключевые работы по установке были выполнены в выходные и праздничные дни.
  • Повышение эффективности ввода в эксплуатацию: технология цифрового двойника для предварительной наладки, сокращение времени ввода в эксплуатацию на объекте. 40%

Анализ операционной эффективности и преимуществ

Данные о производительности (оперативная статистика за март-август 2024 г.)

Индикатор Ценность дизайна Фактическая работа Требование соответствия Показатель достижения
Скорость удаления летучих органических соединений >98% 99.2% >95% 104%
Концентрация выбросов <15 мг/Нм³ 8,6 мг/Нм³ (в среднем) <20 мг/Нм³ 57%
Эффективность рекуперации тепла >92% 93.5% - 102%
Индекс энергопотребления 0.85 0.78 - 108%
Доступность системы >98% 99.6% - 102%

Количественный анализ экономических выгод

1. Прямая экономия энергии:

  • Расход природного газа: первоначальный 450 → текущий 265 Нм³/ч
  • Экономия энергии: 185 Нм³/ч × 6000 ч/год = 1,11 млн Нм³/год
  • Экономия на затратах на электроэнергию: 0,85 евро/Нм³ × 1,11 млн. = 943 500 евро/год

2. Оптимизация налога на выбросы углерода:

  • Сокращение выбросов CO₂: 1,11 млн Нм³ × 1,96 кг/Нм³ = 2176 тонн/год
  • Экономия на углеродном налоге: 2176 × 125 евро = 272 000 евро/год
  • Прогноз на 2025 год: 2176 × 150 евро = 326 400 евро/год

3. Снижение затрат на техническое обслуживание:

  • Первоначальная стоимость системы: 65 000 евро в год.
  • Система RCO: 38 000 евро в год (включая договор на обслуживание)
  • Экономия: 27 000 евро/год

4. Государственные субсидии:

  • Субсидия MIA на экологические инвестиции: 36% × 1,05 млн евро = €378,000
  • Программа амортизации VAMIL: дополнительная амортизация €210,000 в первый год
  • Местная субсидия Северного Брабанта: €75,000

5. Значение увеличения мощности:

  • Увеличение производительности переработки: 40 000 → 55 000 Нм³/ч
  • Поддерживает увеличение мощности на 301 тонну (TP3T), новый годовой объем производства. 8,5 млн евро
  • Предотвращены производственные потери: первоначальные сбои системы приводили к 3-5 дням простоя производства ежегодно.

Совокупная годовая экономическая выгода:

  • Экономия энергии: 943 500 евро
  • Экономия на углеродном налоге: 272 000 евро
  • Экономия на техническом обслуживании: 27 000 евро
  • Итого: €1,242,500
  • За вычетом ежегодной платы за обслуживание: 38 000 евро
  • Чистая годовая выгода: €1,204,500

Срок окупаемости инвестиций:

  • Чистые инвестиции = 1 050 000 евро - 453 000 евро (субсидии) = 597 000 евро
  • Рентабельность инвестиций = 597 000 евро ÷ 1 204 500 евро = 0,5 года (6 месяцев)

Экологические преимущества

  • Сокращение выбросов загрязняющих веществ:
    • Летучие органические соединения: Снижены со 168 тонн в год до 1,3 тонны в год.99.2% снижение)
    • Выбросы CO: снижены с 12,5 тонн/год до 0,3 тонны/год.97.6% снижение)
    • CO₂: Снижается за счет 2176 тонн/год (эквивалентно годовым выбросам 450 автомобилей)
  • Вклад в устойчивое развитие:
    • Поддерживает 15% в рамках цели клиента по достижению углеродной нейтральности к 2030 году
    • Получен сертификат BREEAM-NL "Отлично" (оценка). 85.2)
    • Отобрано для библиотеки лучших практик по переходу к возобновляемым источникам энергии в промышленности Нидерландов.
