Ein Elektrofilter (ESP) zählt zu den leistungsstärksten und effizientesten Staubabscheidungssystemen im globalen Industriesektor [cite: 151]. Die Einhaltung extrem niedriger Emissionsgrenzwerte (oft < 10 mg/Nm³) erfordert jedoch mehr als nur die Zufuhr von elektrischer Energie. Der Schlüssel zur Maximierung der Partikelabscheidung liegt in der mikroskopischen Physik der aktiven Zone – insbesondere in der präzise abgestimmten geometrischen und elektrischen Beziehung zwischen Entladungselektrode (Kathode) und Kollektorelektrode (Anode) [cite: 152]. In diesem Fachblog analysieren wir, wie die Optimierung dieser kritischen Paarung Funkenüberschläge verhindert, die Koronaentladung maximiert und die langfristige Einhaltung der Grenzwerte sicherstellt.

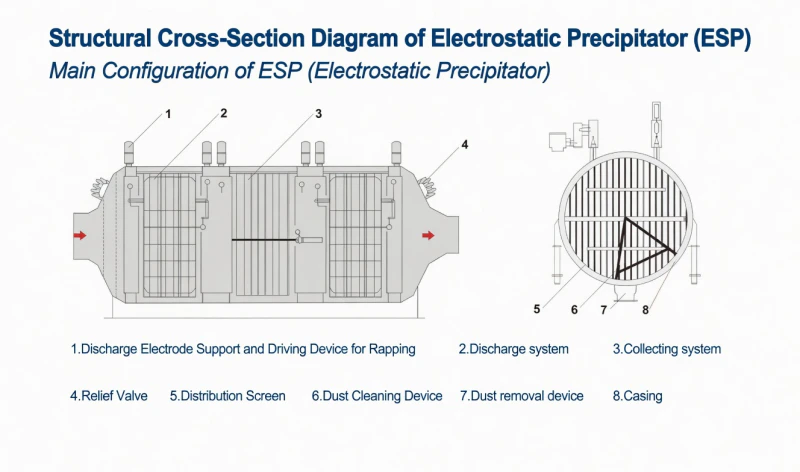

1. Die Physik der aktiven Zone
Das grundlegende Funktionsprinzip eines elektrostatischen Entladungsgeräts (ESP) beruht auf der Coulomb-Kraft [Zitat: 151]. Wird ein hoher Gleichstrom zwischen der Entladungselektrode (Kathode) und der Kollektorplatte (Anode) angelegt, entsteht ein starkes elektrisches Feld [Zitat: 152, 153]. Sobald die Feldstärke die Durchbruchspannung des Gases überschreitet, wird der Gasstrom ionisiert, wodurch eine große Wolke freier Elektronen und negativer Ionen entsteht (die Koronaentladung) [Zitat: 154].
Wenn staubhaltiges Gas durch diese ionisierte Zone strömt, kollidieren suspendierte Partikel mit diesen Ionen und werden dabei stark aufgeladen. Das elektrische Feld zwingt diese geladenen Partikel dann zur Migration zu den gegenüberliegenden Sammelelektroden, wo sie anhaften und anschließend durch mechanisches Abklopfen entfernt werden [Zitat: 154, 155]. Die Effizienz dieses gesamten Prozesses hängt maßgeblich davon ab, wie effektiv die Kathode die Koronaentladung erzeugt und wie effizient die Anode die Partikel abscheidet, ohne dass diese wieder in den Gasstrom gelangen.
2. Die Anode: Maximierung der Aufnahmefläche
Die fortschrittliche ZT24-Sammelelektrode
Die Sammelelektrode (CE) ist das Ziel des Staubs. Sie muss eine maximale Oberfläche bieten, unter starker thermischer Belastung ihre strukturelle Stabilität bewahren und den Strom gleichmäßig verteilen. Moderne ESP-Konstruktionen haben sich von flachen Platten hin zu komplexen Geometrien wie der folgenden entwickelt: ZT24-Elektrodenplatte[Zitat: 160].
Die ZT24-Platte verfügt über spezielle aerodynamische Leitbleche und Rippen. Diese erfüllen einen doppelten Zweck: Erstens erzeugen sie Ruhezonen nahe der Plattenoberfläche, um zu verhindern, dass der Spülgasstrom den aufgenommenen Staub wieder in den Abgasstrom spült (sekundäre Wiederaufwirbelung). Zweitens erhöhen sie die strukturelle Steifigkeit der Platte erheblich, sodass diese den starken Stößen der Schlaghämmer (die mittels eines seitlich angetriebenen Dreharmhammers arbeiten) ohne Verformung standhält [Zitat: 181, 182].
ZT24 Profil-Sammelelektrodenplatten [Zitat: 162]
3. Die Kathode: Die technische Nutzung der Koronaentladung
Die Entladungselektrode (DE) muss zuverlässig ein starkes Koronafeld erzeugen, ohne unter Lichtbogenbildung oder mechanischer Belastung zu brechen. Frühere Konstruktionen verwendeten einfache, glatte Drähte, die unter hohen Ansprechspannungen und häufigen Brüchen litten. Moderne elektrostatische Entladungsgeräte (ESPs) nutzen starre, hochpräzise gefertigte Profile [Zitat: 166].
Starre Kathodenmaststruktur
Verschiedene Elektroden-Typologien
Je nach den spezifischen Abgasbedingungen (Temperatur, Feuchtigkeit, Staubwiderstand und chemische Zusammensetzung) werden unterschiedliche Entladungselektroden ausgewählt. Gängige Profile sind beispielsweise: B-Typ-, V-Typ- und Fischgräten-(Stachel-)Drähte[Zitat: 166].
Beispielsweise verfügen Widerhaken- oder Fischgrätenelektroden über scharfe, präzise gefertigte Spitzen. Diese Spitzen erzeugen eine intensive, lokal begrenzte elektrische Feldkonzentration, wodurch die zur Auslösung der Koronaentladung benötigte Spannung deutlich gesenkt wird. Dies gewährleistet eine dichtere und gleichmäßigere Elektronenwolke. Darüber hinaus sind diese modernen Elektroden starr und strukturell verstärkt, was sie für eine hervorragende Entladungsleistung, extreme Belastbarkeit und die entscheidende Bruchfestigkeit bei starken Klopfzyklen prädestiniert [Zitat: 166].

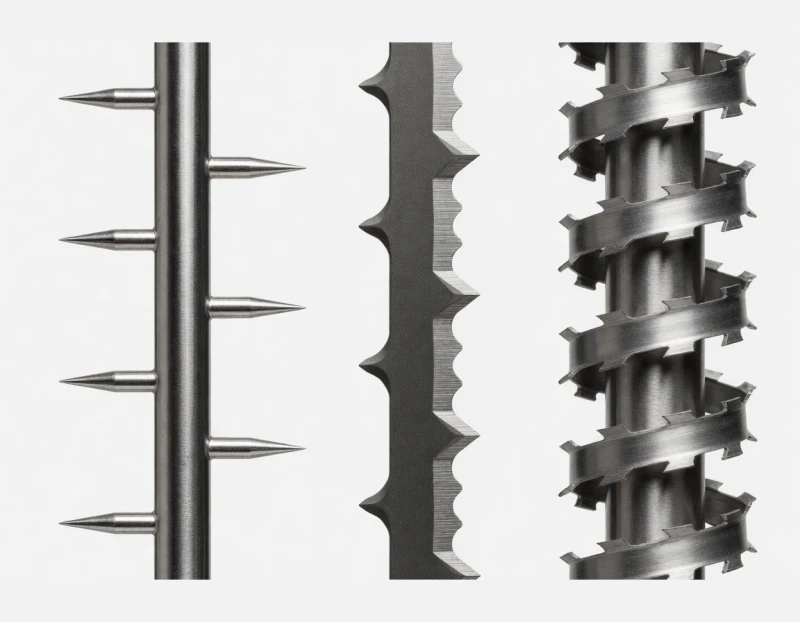

Verschiedene Arten von Entladungselektroden [Zitat: 170]
4. Die „perfekte Übereinstimmung“: Synchronisierung von CE und DE
Das entscheidende Geheimnis einer leistungsstarken ESP liegt in der „optimalen Abstimmung von CE und DE“ [Zitat: 167]. Eine hervorragende Platte mit dem falschen Draht oder umgekehrt führt zu erheblichen Leistungseinbußen.
Optimierter Durchgangsabstand
Der Abstand zwischen den Kollektorplatten (der Durchgangsraum) muss exakt auf die Ausgangsspannung und das spezifische Kathodenprofil abgestimmt sein. Moderne Systeme verwenden standardmäßig einen großen Durchgangsraum. 300 mm, 400 mm oder 450 mm[Zitat: 128]. Ein größerer Abstand ermöglicht höhere Betriebsspannungen, was zu stärkeren elektrischen Feldern und einer deutlich verbesserten Abscheidung von hochohmigem Staub führt, ohne dass es zu vorzeitigem Überschlag kommt.
Stromverteilungsharmonie
Wird eine Kathode mit Widerhaken oder Fischgrätenmuster mit einer ZT24-Platte kombiniert, richtet sich die Koronaentladung direkt auf die ebenen Oberflächen der Platte und umgeht dabei die aerodynamischen Leitbleche. Diese präzise geometrische Ausrichtung gewährleistet eine perfekt gleichmäßige Stromverteilung über die gesamte Plattenoberfläche und verhindert lokale Stromspitzen, die Lichtbögen oder Rückkoronaentladungen auslösen könnten [Zitat: 160].
Rap-Dynamik
Um die Feldstärke aufrechtzuerhalten, müssen beide Elektroden sauber bleiben. Die Kathode nutzt einen Nockenhubmechanismus oder eine interne vertikale Antriebsvorrichtung für kontinuierliches Klopfen, während die Anode einen seitlich antreibenden Dreharmhammer verwendet [Zitat: 181, 182]. Die mechanische Steifigkeit beider aufeinander abgestimmter Komponenten gewährleistet, dass die immensen Scherkräfte beim Klopfen den Staub entfernen, ohne dass die Elektroden schwanken und das Feld kurzgeschlossen wird.
5. Globale industrielle Anwendungsszenarien
Bei perfekter Abstimmung der internen Geometrie des Elektrofilters kann das System auch unter härtesten industriellen Bedingungen große Gasmengen (bis zu 2.500.000 m³/h) zuverlässig verarbeiten und dabei Emissionen am Ausgang von unter 30 mg/Nm³ gewährleisten[cite: 130, 236].
Kraftwerkskessel und Rauchgasentschwefelungsanlagen
Bei der großtechnischen Stromerzeugung (50 MW bis 1000 MW)[cite: 236] muss der Elektrofilter (ESP) die stark variierenden Flugascheeigenschaften aufgrund unterschiedlicher Kohlesorten bewältigen. Die optimale Anpassung von Kathode und Anode ermöglicht es dem ESP, die Koronastabilität auch bei Spitzenwerten des Staubwiderstands aufrechtzuerhalten. Dadurch wird er zu einer kritischen Komponente vor Rauchgasentschwefelungsanlagen (REA)[cite: 238].

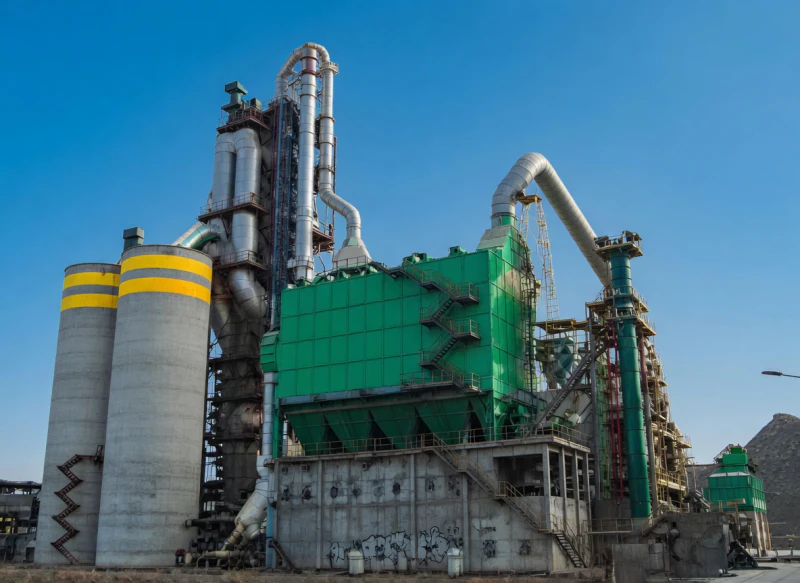

Metallurgie, Stahl- und Zementöfen
In Stahlsinteranlagen und Zementöfen ist die Staubbelastung extrem hoch und stark abrasiv. Ein ungeeignetes Elektrodensystem führt zu schnellem mechanischem Verschleiß oder starker Staubansammlung. Eine optimierte ZT24- und Stacheldrahtkonfiguration gewährleistet, dass klebriger, hochdichter Staub effektiv erfasst und gleichmäßig in die Trichter befördert wird, ohne das System zu verstopfen [Zitat: 203, 258].
Optimieren Sie noch heute Ihre ESP-Leistung
Haben Sie Probleme mit hohen Emissionsspitzen, häufigen Funkenüberschlägen oder schnellem Elektrodenverschleiß? Dann ist es Zeit für eine Modernisierung Ihrer internen Architektur. Kontaktieren Sie unser Team für Umwelttechnik, um die Kathoden- und Anodensysteme Ihres Elektrofilters neu zu gestalten und optimal aufeinander abzustimmen.
