سیستم احتراق کاتالیزوری جذب-دفع زئولیت
سیستم احتراق کاتالیزوری جذب زئولیت با راندمان بالا را کشف کنید. راه حل نهایی و مقرون به صرفه برای VOC های با حجم زیاد و غلظت کم.
۱. بررسی اجمالی محصول و راهکار صنعتی
The سیستم احتراق کاتالیزوری جذب-دفع زئولیت (که اغلب به اختصار Zeolite + CO نامیده میشود) یک تجهیزات حفاظت از محیط زیست پیشرفته و یکپارچه است که برای مقابله با چالش برانگیزترین انتشارات صنعتی طراحی شده است: ترکیبات آلی فرار (VOCs) با حجم بالا و غلظت کم.
با استفاده از یک فرآیند همافزایی نوآورانه جذب-غلظت-واجذب-احتراق، این سیستم به راحتی بر معایب شدید فناوریهای مستقل سنتی، مانند مصرف انرژی گزاف احتراق مستقیم و آلودگی ثانویه خطرناک مرتبط با جایگزینی کربن فعال، غلبه میکند. این امر محصول ما را به جایگزینی بسیار مقرون به صرفه و کاملاً منطبق با معیارهای جهانی ممتاز مانند ... تبدیل میکند. روتور زئولیت مونترز یا سیستمهای VOC دور مگتک، ارائه راندمان تخریب یکسان یا برتر با کسری از هزینه سرمایه گذاری.
نگاهی سریع: صنایع مرتبط
- چاپ و بستهبندی: بخارات حلال از بستهبندیهای انعطافپذیر و چاپ روتوگراور
- پوشش سطحی: غبار رنگ و مواد معطر از کابینهای رنگپاشی خودرو و مبلمان.
- تولید قطعات الکترونیکی: گازهای شیمیایی ناشی از تمیز کردن نیمههادیها و PCB.
- شیمی و پتروشیمی: جریانهای پیچیده و مخلوط گازهای آلی که نیاز به انطباق مداوم دارند.
ادغام سیستماتیک: از فیلتراسیون خشک تا اکسیداسیون کاتالیزوری
۲. مشخصات فنی استاندارد
سیستمهای ما کاملاً قابل تنظیم هستند. دادههای ارائه شده در زیر نشاندهنده پیکربندیهای مدولار استاندارد ما هستند. مهندسان دینامیک سیالات ما ابعاد دقیق، میزان بارگذاری زئولیت و ظرفیتهای بخاری را بر اساس ترکیب خاص VOC شما و محدودیتهای کارخانه تنظیم خواهند کرد.
| شناسه مدل | حجم هوای طراحی (متر مکعب در ساعت) | نسبت غلظت زئولیت | حجم دفع (متر مکعب در ساعت) | راندمان تخریب (%) | دمای کاتالیزور (°C) | مقاومت سیستم (Pa) |
|---|---|---|---|---|---|---|
| ZCC-10K | 10,000 | ۱۰ برابر - ۲۰ برابر | 500 - 1,000 | ≥ 95% | 250 - 350 | ۲۵۰۰ پوند |
| ZCC-20K | 20,000 | ۱۰ برابر - ۲۰ برابر | 1,000 - 2,000 | ≥ 95% | 250 - 350 | ۲۵۰۰ پوند |
| ZCC-40K | 40,000 | ۱۰ برابر - ۲۰ برابر | 2,000 - 4,000 | ≥ 95% | 250 - 350 | ۳۰۰۰ پوند |
| ZCC-60K | 60,000 | ۱۰ برابر - ۲۰ برابر | 3,000 - 6,000 | ≥ 95% | 250 - 350 | ۳۰۰۰ پوند |
| ZCC-100K+ | ۱۰۰۰۰۰≥ | پیکربندی سفارشی | محاسبه شده از طریق CFD | ≥ 98% | 250 - 350 | سفارشی |
۳. اصل کار: چرخه همافزایی
نبوغ سیستم زئولیت در توانایی آن در تبدیل حجم عظیمی از هوای آلوده رقیق به حجم بسیار کمی از گاز بسیار غلیظ نهفته است که سپس با حداقل انرژی از بین میرود.
- مرحله 1: فیلتراسیون پیش تصفیه
اگزوز خام وارد فیلتر خشک میشود. ذرات معلق به طور موثری توسط پنبه الیاف مصنوعی جذب میشوند تا از مسدود شدن غربالهای مولکولی پاییندست جلوگیری شود. - مرحله 2: جذب و تغلیظ
گاز فیلتر شده به مخازن جذب (مثلاً مخازن A/B) هدایت میشود. زئولیت VOCها را به دام میاندازد و هوای تصفیه شده تخلیه میشود. هنگامی که مخزن A به اشباع نزدیک میشود، شیرهای پنوماتیک جریان هوا را به مخزن آماده به کار C هدایت میکنند. - مرحله 3: واجذب حرارتی
جریانی بسیار کنترلشده از هوای گرم از مخزن اشباعشدهی A عبور میکند. گرما، ترکیبات آلی فرار (VOC) محبوسشده را آزاد میکند و آنها را تا 20 برابر چگالی اولیهشان متمرکز میکند. - مرحله ۴: احتراق کاتالیزوری
ترکیبات آلی فرار (VOC) غلیظ وارد مبدل حرارتی و سپس بستر کاتالیزوری میشوند. تحت تأثیر کاتالیزورهای فلزات گرانبها، مواد آلی در دمای 250 تا 350 درجه سانتیگراد، بدون شعله اکسید شده و به دی اکسید کربن (CO) و آب (H₂O) بیضرر تجزیه میشوند. گرمای گرمازای آزاد شده دوباره به سیستم بازیافت میشود.
شکل الف: چرخه جذب متناوب زئولیت

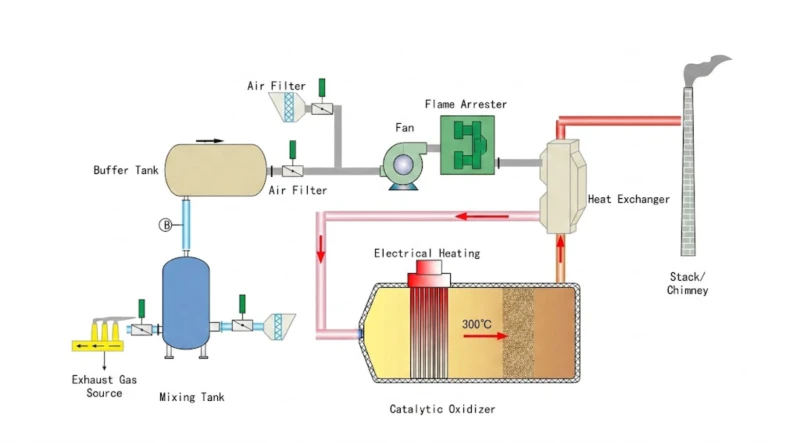

شکل ب: تبادل حرارتی و اکسیداسیون کاتالیزوری
۴. پنج مزیت اصلی فناورانه
🔋 صرفهجویی بینظیر در مصرف انرژی
هنگامی که گازهای خروجی غلیظ به محفظه کاتالیزوری میرسند، واکنش گرمازا انرژی حرارتی کافی برای حفظ احتراق خودجوش تولید میکند. این امر تقریباً نیاز به برق کمکی یا گرمایش گاز طبیعی را در طول عملیات حالت پایدار از بین میبرد.
🔃 عملیات مداوم 24 ساعته و 7 روز هفته
با استفاده از یک مکانیزم سوئیچینگ موازی متناوب چند بستره (A/B/C). این سیستم به طور سیستماتیک بین جذب و دفع میچرخد بدون اینکه نیازی به توقف خطوط تولید کارخانه شما باشد.
🛡 ایمنی عملیاتی مطلق
احتراق کاتالیزوری در دمای پایین (اکسیداسیون بدون شعله) عمل میکند. با شیرهای اطمینان ضد انفجار دقیق، شعلهگیرها و PLC های دما/فشار چند نقطهای یکپارچه شده و خطرات آتشسوزی صنعتی را به طور کامل از بین میبرد.
🌱 آلودگی ثانویه صفر
ترکیبات آلی فرار را به طور دائم به CO و H تبدیل میکند. این امر هزینههای گزاف دفع زبالههای خطرناک و خطرات آلودگی ثانویه مرتبط با جایگزینی مداوم کربن فعال اشباع را کاملاً از بین میبرد.
🎯 دقت بینظیر
غربالهای مولکولی زئولیتی دارای اندازه منافذ یکنواخت (0.3 تا 1 نانومتر) هستند که جذب فوقالعادهای بر اساس شکل و قطبیت ارائه میدهند. این غربالها به طور خاص مولکولهای VOC را حتی در محیطهای با رطوبت بالا هدف قرار داده و روی آنها قفل میکنند.
۵. آناتومی سیستم و مهارت ساخت ممتاز
الف. فیلتر خشک با راندمان بالا
گاز خروجی از طریق خط لوله و با عبور از فیلترهای پیشرونده وارد میشود. ما از فیلتراسیون کیسهای چند مرحلهای (گریدهای G4-F5-F9-H10) ساخته شده از الیاف مصنوعی با کیفیت بالا. این امر راندمان حذف ذرات را از >5μm تا ≥0.5μm تضمین میکند. شکل کیسهای مستحکم، جریان هوا را به طور یکنواخت در محیط باد میکند، مقاومت آیرودینامیکی را به شدت کاهش میدهد و عمر مفید فیلتر را افزایش میدهد.
ب. جعبه جذب مدولار
جعبه تجهیزات از فولاد کربنی درجه یک با پوشش سطحی ضد زنگ مرغوب ساخته شده است. در داخل، زئولیت در چندین لایه طراحی شده است تا توزیع یکنواخت جریان هوا تضمین شود. سرعت باد برج خالی به شدت مهندسی شده است ۰.۸ تا ۱.۵ متر بر ثانیه برای حفظ مقاومت کم. منهولهای نگهداری اختصاصی، سکوهای عملیاتی و طرحهای کارتریجی مدولار، جایگزینی مواد را فوقالعاده ایمن و راحت میکنند.
ج. جاذب زئولیت لانه زنبوری
برخلاف کربن فعال استاندارد، غربالهای مولکولی لانه زنبوری ما مواد معدنی ریزمتخلخلی هستند که از SiO2 و Al2O3 تشکیل شدهاند. با مساحت سطح ویژه بسیار زیاد (۳۰۰-۱۰۰۰ متر مربع بر گرم) و قطر حفره 0.6 تا 1.5 نانومتر، آنها جذب مبتنی بر قطبیت فوقالعادهای را ارائه میدهند. از آنجا که زئولیت کاملاً غیرقابل اشتعال است و پایداری حرارتی استثنایی دارد، امکان دفع حرارتی در دمای بالا را با استفاده از هوای گرم باقیمانده که مستقیماً از اکسیدکننده کاتالیزوری تأمین میشود، فراهم میکند.
۶. سناریوهای کاربردی اثباتشده در میدان
سیستمهای زئولیت ما با موفقیت به صدها کارخانه تولیدی در سراسر جهان کمک کرده است تا سختترین ممیزیهای زیستمحیطی را پشت سر بگذارند.
۷. بنچمارک: بازگشت سرمایه بینظیر
در حالی که برندهای اروپایی در سطح جهانی شناخته شدهاند، سیستمهای اختصاصی ما اصول فیزیکی یکسان و دوام بالایی را با قیمتی بسیار بهینهتر ارائه میدهند.
سلب مسئولیت: ذکر نام برندهای برتر اروپایی (مانند Dürr Megtec یا Munters) صرفاً برای مقایسه فنی و مرجع اندازهگیری مشتری است. ما محصولات تقلبی نمیفروشیم و هیچ ادعایی مبنی بر وابستگی به این نهادهای دارای علامت تجاری نداریم. سیستمهای ما بهطور مستقل مهندسی و تولید میشوند.
| معیار ارزیابی | سیستم زئولیت ما | معیارهای اروپایی | کربن فعال استاندارد |
|---|---|---|---|
| راندمان حذف VOC | ≥ 95% - 99% | ≥ 95% - 99% | به سرعت کاهش مییابد (~60-80%) |
| هزینههای سرمایهای (CapEx) | بسیار رقابتی | حق بیمه بسیار بالا | هزینه اولیه پایین |
| هزینه عملیاتی (OpEx) | کم (خودگرمایی) | کم | گزاف (جایگزینی مداوم) |
| زبالههای خطرناک ثانویه | صفر | صفر | حجم عظیمی تولید شده |
| زمان تحویل و سفارشیسازی | سریع / کاملاً سفارشی | اندازههای آهسته / استاندارد | سریع |
۸. کیفیت بینظیر و خدمات جهانی
🏅 گواهینامههای بینالمللی
تأسیسات تولیدی ما تحت سختگیرانهترین پروتکلهای مدیریت کیفیت جهانی فعالیت میکنند. هر واحد قبل از ارسال، بهطور جامع آزمایش میشود.
- ایزو ۹۰۰۱:۲۰۱۵ سیستمهای مدیریت کیفیت
- ایزو ۱۴۰۰۱ سیستمهای مدیریت زیستمحیطی
- دارای نشان CE تضمین انطباق با استانداردهای بهداشت، ایمنی و حفاظت از محیط زیست اروپا.
🤝 EPC جامع و خدمات پس از فروش
ما فقط فروشنده تجهیزات نیستیم؛ ما شرکای مهندسی تمامعیار شما هستیم.
- قابلیت EPC کلید در دست: از مدلسازی اولیه CFD و ساخت سفارشی گرفته تا حمل و نقل بینالمللی و راهاندازی در محل.
- ارسال جهانی: مهندسان میدانی باتجربه ما به کارخانه شما سفر خواهند کرد تا تیم محلی شما را در طول نصب سازه و یکپارچهسازی PLC راهنمایی کنند.
- گارانتی تمدید شده: پوشش جامع برای اجزای کاتالیزوری اصلی و شیرهای متحرک.
۹. سوالات متداول (FAQ)
سوال ۱: چه چیزی زئولیت را نسبت به کربن فعال در مورد ترکیبات آلی فرار (VOCs) برتر میکند؟
برخلاف کربن فعال که بسیار قابل اشتعال است و در محیطهای مرطوب اثربخشی خود را از دست میدهد، غربالهای مولکولی زئولیت کاملاً غیر قابل اشتعال، بسیار مقاوم در برابر رطوبت هستند و میتوانند در برابر واجذب در دمای بالا مقاومت کنند. این امر به زئولیت اجازه میدهد تا هزاران بار مستقیماً در محل، بازسازی و دوباره استفاده شود.
Q2: طول عمر رسانه زئولیت چقدر است؟
با عملکرد صحیح و فیلتراسیون خشک بالادستی (برای جلوگیری از گرد و غبار و کور شدن رزین)، مدیای زئولیت لانه زنبوری مرغوب ما معمولاً بین ۳ تا ۵ سال دوام میآورد و بازگشت سرمایه فوقالعادهای را ارائه میدهد.
س ۳: اکسیدکننده کاتالیزوری چقدر گاز طبیعی یا برق مصرف میکند؟
از آنجا که زئولیت، VOCها را تا 20 برابر غلیظ میکند، گاز ورودی به اکسیدکننده بسیار پرانرژی است. هنگامی که دمای بستر کاتالیزوری به 250 تا 350 درجه سانتیگراد میرسد، واکنش گرمازای VOCها گرما را حفظ میکند. بنابراین، مصرف انرژی خارجی معمولاً در طول عملیات حالت پایدار نزدیک به صفر است.
سوال ۴: آیا فرآیند احتراق کاتالیزوری از خطرات آتشسوزی در امان است؟
بله، کاملاً. احتراق کاتالیزوری یک فرآیند اکسیداسیون بدون شعله است که در دماهای نسبتاً پایین اتفاق میافتد. علاوه بر این، سیستمهای ما مجهز به مانیتورهای حد پایین انفجار (LEL)، شعلهشکنها و شیرهای رقیقسازی هوای تازه خودکار برای جلوگیری از هرگونه غلظت انفجاری هستند.
Q5: آیا میتواند اگزوز با میزان بالای غبار رنگ را کنترل کند؟
بله، به شرطی که فیلتراسیون جلویی کافی باشد. سیستم ما شامل یک ماژول فیلتر خشک سنگین مجهز به کیسههای چند مرحلهای (G4، F5، F9، H10) است که به طور خاص برای جلوگیری از ذرات چسبنده و غبار رنگ قبل از رسیدن و آسیب رساندن به زئولیت طراحی شدهاند.
س۶: سوئیچینگ متناوب چگونه کار میکند؟
در یک سیستم چند جعبهای، در حالی که جعبه A و جعبه B به طور فعال در حال جذب VOC های کارخانه هستند، جعبه C ایزوله شده و تحت دفع هوای گرم قرار میگیرد. به محض اینکه جعبه A اشباع شد، شیرهای پنوماتیک به طور خودکار گاز خام را به جعبه C منتقل میکنند و جعبه A وارد مرحله دفع میشود. این امر تصفیه مداوم 24 ساعته و 7 روز هفته را تضمین میکند.
Q7: آیا VOC هایی وجود دارد که زئولیت نتواند آنها را تصفیه کند؟
زئولیت برای اکثر ترکیبات آلی فرار صنعتی استاندارد (تولوئن، زایلن، اتیل استات، الکلها) بسیار مؤثر است. با این حال، برای گازهای خروجی حاوی غلظت بالای فلزات سنگین، هالوژنها (کلر، فلوئور) یا ترکیبات گوگرد مناسب نیست، زیرا این ترکیبات میتوانند کاتالیزورهای فلزات گرانبها را در پاییندست مسموم کنند.
سوال ۸: چطور بفهمم که به سیستم زئولیت نیاز دارم یا RTO؟
اگر اگزوز شما حجم بسیار زیادی دارد اما غلظت VOC آن کم است، Zeolite + CO مقرون به صرفهترین راه حل است. اگر اگزوز شما غلظت VOC بالایی دارد، آن را مستقیماً به داخل ... هدایت کنید. اکسیدکننده حرارتی احیاکننده (RTO) انتخاب مهندسی بهتری است. ما مسیر بهینه را برای شما محاسبه خواهیم کرد.
سوال ۹: آیا سیستم کاملاً خودکار است؟
کاملاً. کل سیستم توسط یک کابینت کنترل مرکزی PLC که با صفحات لمسی HMI یکپارچه شده است، اداره میشود. این سیستم به طور خودکار سوئیچینگ شیر، تنظیم دما، سرعت فن و آلارمهای خطا را بدون نیاز به نظارت دستی مداوم مدیریت میکند.
سوال ۱۰: چگونه میتوانیم یک پروژه سفارشی را با شما آغاز کنیم؟
کافیست پارامترهای عملیاتی اصلی خود را با تیم ما در میان بگذارید: حجم کل هوای خروجی (متر مکعب در ساعت)، اجزای خاص VOC و غلظت ورودی تخمینی. مهندسان ما فوراً یک طرح CAD سفارشی و پیشنهاد فنی ارائه خواهند داد.
آمادهاید تا راهحل VOC خود را مهندسی کنید؟
از هدر دادن پول برای جایگزینیهای بیپایان کربن فعال و هزینههای سنگین انرژی دست بردارید. با ما همکاری کنید تا یک سیستم احتراق کاتالیزوری جذب زئولیت سفارشی با بازگشت سرمایه بالا را در تأسیسات خود ادغام کنید.
