Emissionskontrolle in der Stahlproduktion
Fortschrittliche Emissionskontrolle für Konvertergasströme in Sauerstoffblasöfen
Spezielle Trockenelektrofilter, entwickelt für die extremen Bedingungen von Konvertergasrückgewinnungsanlagen in der Sauerstoffblasstahlherstellung. Mit über 150 erfolgreichen Installationen in integrierten Stahlwerken weltweit bieten sie umfassende Lösungen für anspruchsvollste Industriegasströme. Dank fortschrittlicher Technologie werden Emissionswerte unter 50 mg/Nm³ erreicht, während gleichzeitig wertvolles Konvertergas zur Energierückgewinnung und zum Umweltschutz zurückgewonnen wird. Die wasserlose Trockenabscheidung gewährleistet einen kontinuierlichen Betrieb, verhindert Korrosion an den Anlagen und ermöglicht die vollständige Staubrückgewinnung für Recyclingprozesse im Stahlwerk.
Mehr erfahren
Technische Herausforderungen
Die Rückgewinnung von Konvertergas stellt außergewöhnliche Herausforderungen an die Emissionskontrolle in der Stahlproduktion dar
Die Stahlerzeugung im Sauerstoffblasverfahren (BOF) ist die weltweit am häufigsten eingesetzte Technologie zur Stahlproduktion. Dabei werden flüssiges Eisen und Schrott durch Sauerstoffeinspritzung bei extremen Temperaturen von über 1700 °C in raffinierten Stahl umgewandelt. Dieser intensive Verbrennungsprozess erzeugt Konvertergas – eine wertvolle Energiequelle mit 65–751 µg/Tonnen Kohlenmonoxid (CO), 20–251 µg/Tonnen Kohlendioxid (CO₂) und Spuren von Stickstoff. Die weltweite Jahresproduktion wird derzeit auf über 300 Millionen Tonnen geschätzt. Dieses Konvertergas liefert, nach ordnungsgemäßer Rückgewinnung und Aufbereitung, wichtige Energie für die Wiedererwärmung, die Stromerzeugung und andere industrielle Prozesse. Allerdings enthält Konvertergas extrem feinen, klebrigen Staub mit Eingangskonzentrationen von über 1000 g/Nm³, der durch Abplatzen von Eisenoxid, metallurgischen Staubpartikeln und unvollständige Verbrennung entsteht. Diese außergewöhnliche Staubbelastung und -zusammensetzung stellen besondere Herausforderungen dar und erfordern spezielle Absaugsysteme, die sich grundlegend von Standardanwendungen in der Industrie unterscheiden.
Das Konvertergas-Paradoxon
Stahlwerke stehen vor widersprüchlichen Anforderungen: Umweltauflagen fordern zunehmend Emissionsgrenzwerte von unter 50 mg/Nm³ für Konvertergasrückgewinnungssysteme, während gleichzeitig ein unterbrechungsfreier Betrieb der Stranggieß- und Walzprozesse gewährleistet sein muss. Jeder Ausfall eines Emissionskontrollsystems hat weitreichende Folgen für das gesamte Stahlwerk, führt zum Produktionsstillstand und verursacht wirtschaftliche Verluste in Millionenhöhe pro Stunde. Nasswäscher sind zwar für einige Anwendungen effektiv, bringen jedoch betriebliche Komplikationen mit sich, darunter Temperaturverluste durch Abschrecken, Korrosion durch saure Kondensate und Probleme bei der Wasserentsorgung. Die trockene elektrostatische Abscheidung stellt die optimale Lösung dar, da sie die Probleme im Zusammenhang mit Wasser beseitigt und gleichzeitig den Energiewert des zurückgewonnenen Konvertergases erhält. Die extremen Staubeigenschaften erfordern jedoch spezielle Technologien und Ingenieurskompetenzen, die mit Standard-Industrieanlagen nicht verfügbar sind.
Gesetzliche Anforderungen und Umweltkonformität
Die chinesische Norm GB28665 schreibt für Konvertergasemissionen einen Höchstwert von 50 mg/Nm³ vor. In Europa und anderen Ländern gelten ähnliche oder sogar strengere Anforderungen. Diese Regelungen berücksichtigen sowohl Umweltschutzziele als auch die Erkenntnis, dass das zurückgewonnene Konvertergas wertvolle Energie darstellt, die nicht durch ineffiziente Sammlung verloren gehen sollte. Moderne integrierte Stahlwerke betrachten die Emissionskontrolle zunehmend als integralen Bestandteil der Gesamtproduktionseffizienz. Die Energie des zurückgewonnenen Konvertergases trägt 15–201 TP3 t zum Gesamtenergiebedarf des Werks bei, wodurch die Optimierung von Umweltverträglichkeit und Energierückgewinnung wirtschaftlich unerlässlich ist. Trockenelektrostatische Systeme ermöglichen die gleichzeitige Einhaltung von Umweltauflagen und eine maximale Energierückgewinnung. Daher ist die fortschrittliche ESP-Technologie für Konvertergas eine wirtschaftlich sinnvolle Investition für wettbewerbsfähige Stahlproduzenten.
Die Lösung: Trockenelektrofilter für Konvertergase stellen die bewährte und wirtschaftlich optimale Technologie für die umfassende Konvertergasabscheidung dar. Diese spezialisierten Systeme bewältigen die extremen Anforderungen an Staubeigenschaften, Temperaturschwankungen, das Verhalten klebriger Partikel und den kontinuierlichen Betrieb der Konvertergasrückgewinnung durch integrierte Technologie. Diese kombiniert fortschrittliche Entladungselektroden, speziell gestaltete Abscheideflächen, Hochfrequenz-Netzteile und robuste mechanische Abklopfsysteme, die ein Verstopfen der Elektroden verhindern.
Kerntechnologie
Spezialisierte Komponenten und Systemdesign für Konvertergasanwendungen
Systemarchitektur

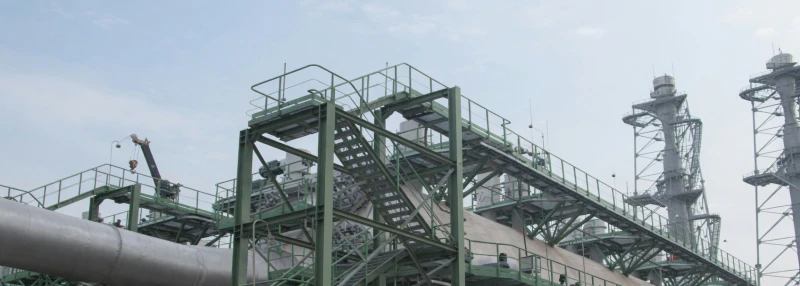

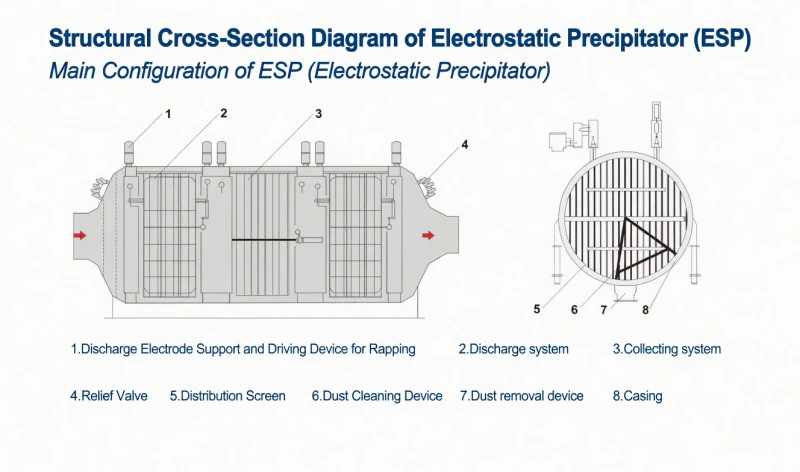

Integriertes Design, optimiert für extreme Konvertergasstaubeigenschaften. Verarbeitungskapazität bis zu 800.000 m³/h für große Stahlwerke. Einlassgastemperaturen von 150–250 °C erfordern ein Wärmemanagement. Flexible horizontale oder vertikale Montage zur Integration in bestehende Werksinfrastrukturen. Mehrfeld-Abscheidekammern ermöglichen eine stufenweise Staubabscheidung. Fortschrittliche Verteilertechnologie gewährleistet eine gleichmäßige Gasverteilung über die Abscheideflächen.
Entladungselektrodentechnologie
Spezielle Elektrodenkonstruktionen erzeugen eine optimale Koronaentladung zur Aufladung feinster Konvertergaspartikel. Fortschrittliche Draht-/Spitzenkonfigurationen gewährleisten eine gleichbleibende elektrische Feldstärke trotz extremer Staubbelastung. Die verwendeten Materialien sind beständig gegen die Zusammensetzung des Konvertergases und Temperaturschwankungen. Präzise Elektrodenabstände und -spannungen verhindern Kurzschlüsse und sichern die Leistungsfähigkeit über die gesamte Lebensdauer. Verschiedene Elektrodentypen sind für unterschiedliche Konvertergaseigenschaften erhältlich.
Design der Sammelelektrode
Spezielle Sammelflächen, optimiert für klebrigen Konvertergasstaub. Die Plattengeometrie verhindert Partikel- und Materialbrücken, die bei Anwendungen mit hoher Staubbelastung häufig auftreten. Der Plattenabstand ist für Eingangskonzentrationen von über 1000 g/Nm³ optimiert, wobei die elektrische Feldstärke erhalten bleibt. Oberflächenbehandlungen verbessern die Staubhaftung. Das hocheffiziente Staubrückgewinnungssystem ermöglicht die vollständige Rückgewinnung des Staubs für das Recycling in der Stahlproduktion.
Erweiterte Funktionen
Mechanische Klopf- und Hochfrequenz-Stromversorgungssysteme
Interne Klopfkomponenten

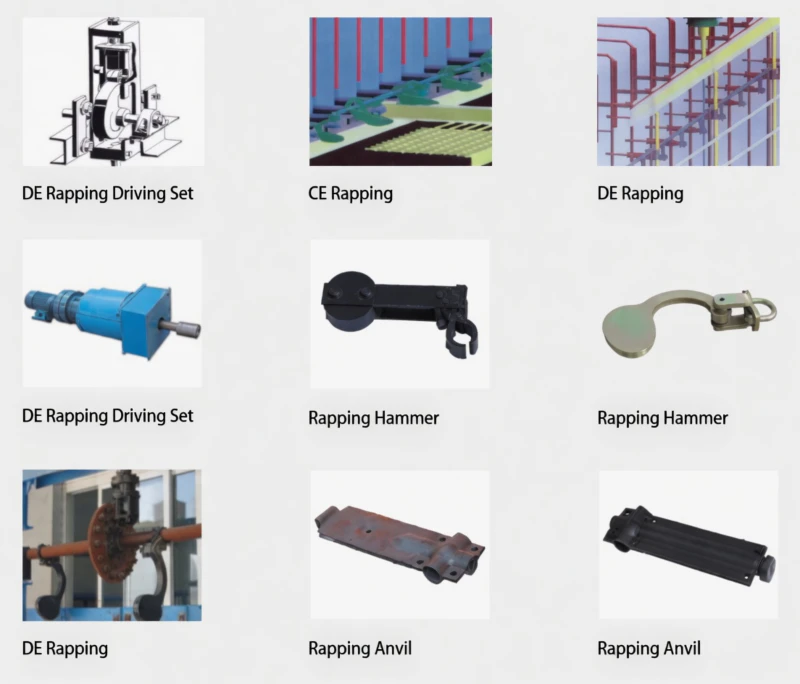

Robuste mechanische Abklopfsysteme gewährleisten eine zuverlässige Staubentfernung von den Sammelplatten und Entladungselektroden. Spezielle Hämmer und Ambosse erzeugen präzise Schlagkräfte, die selbst hartnäckigen Konverterstaub entfernen, ohne die Elektrodenstruktur zu beschädigen. Die internen Komponenten bestehen aus hochbeständigen Legierungen, die der aggressiven, korrosiven Umgebung der Konvertergasströme standhalten und so langfristige Zuverlässigkeit und minimale Wartungsstillstandszeiten gewährleisten.
Kathodenklopfantriebsmechanismus
Der spezielle Kathodenklopfantrieb ist entscheidend für die Aufrechterhaltung der Koronaentladungseffizienz. Er nutzt einen obenliegenden Nockenhubmechanismus oder eine interne vertikale Antriebsvorrichtung für einen kontinuierlichen und stabilen Betrieb. Dieses gezielte Klopfen verhindert Staubablagerungen an den empfindlichen Entladungsdrähten (Kathoden) und gewährleistet so eine optimale elektrische Feldstärke. Der Antriebsmechanismus ist vom Hauptgasstrom isoliert, um bewegliche Teile zu schützen und die Lebensdauer zu verlängern. Er ist optimal an die hohe Staubbelastung in Umrichteranwendungen angepasst.
Industrieller Einsatz
Bewährte Anwendungen in globalen integrierten Stahlwerken und Konverterbetrieben
Große integrierte Stahlwerke (Konverterkapazität 500-1000 t/Tag)
Große integrierte Stahlwerke mit mehreren Konvertern nutzen Konvertergasrückgewinnungssysteme, die für die Gesamteffizienz des Werks und die Einhaltung von Umweltauflagen unerlässlich sind. Über 80 Anlagen sind in China, Europa und Japan installiert. Moderne Systeme verarbeiten mehrere Konvertergasströme mit schwankender Last. Integration mit Gasspeicher-, Entschwefelungs- und Stromerzeugungssystemen. Ergebnisse: <50 mg/Nm³ | Maximale Energierückgewinnung | Kontinuierlicher Betrieb
Mini-Stahlwerke mit Konverterstahlherstellung
Kleinere, unabhängige Stahlwerke investieren zunehmend in Konvertertechnologie für die Stahlerzeugung aus Schrott. Über 30 Installationen in Asien und Schwellenländern. Kompakte Konverter-Elektrofilteranlagen eignen sich für beengte Anlagenlayouts. Nachrüstbar mit bestehender Anlageninfrastruktur. Schnelle Amortisation durch Energierückgewinnung und Einhaltung von Umweltauflagen. Ergebnisse: <50 mg/Nm³ | Platzsparend | Schnelle Amortisation
Edelstahlproduktionsanlagen
Die Edelstahlproduktion mittels Argon-Sauerstoff-Entkohlung (AOD) oder Konverterverfahren erzeugt spezielle Konvertergase. Die besonderen Staubeigenschaften der Chrom-Nickel-Oxidation von Edelstahl erfordern maßgeschneiderte Abscheidestrategien. Über 25 Anlagen sind auf Edelstahl spezialisiert. Verbesserter Korrosionsschutz für Edelstahlproduktionsumgebungen. Ergebnisse: <50 mg/Nm³ | Edelstahlspezifisch | Materialrückgewinnung
Integration der Gasentschwefelung
Integrierte Konvertergassammlung mit Entschwefelungs- und Kühlsystemen. Primäre Trocken-Elektrofilter-Sammlung, gefolgt von einer Sekundärwäsche zur verbesserten Schwefelentfernung. Über 35 integrierte Systeminstallationen. Koordinierte Prozesssteuerung zur Optimierung von Sammel- und Entschwefelungseffizienz. Maximale Energierückgewinnung aus dem Konvertergas. Ergebnisse: < 50 mg/Nm³ Austritt | < 100 mg/m³ Schwefel | Hohe Energierückgewinnung
Stromerzeugungs- und Energierückgewinnungssysteme
Energierückgewinnung aus Konvertergas zur Stromerzeugung mittels Gasturbinen oder Kesseldampferzeugung. Die Elektrofilterabscheidung gewährleistet sauberen Brennstoff und schützt nachgeschaltete Anlagen. Über 40 Anlagen mit integrierter Stromerzeugung. Fortschrittliche Konvertergasaufbereitungssysteme schützen Turbinen und Generatoren. Hocheffiziente Energieumwandlung maximiert den Rückgewinnungswert. Ergebnisse: < 50 mg/Nm³ | Maximaler Generatorschutz | Hohe Effizienz
Integration der Abgasrückgewinnung aus Hochöfen
Integrierte Konvertergas- und Hochofen-Gasrückgewinnungssysteme ermöglichen eine umfassende Mühlenabgassammlung. Über 20 kombinierte Systeminstallationen. Einheitliche Prozesssteuerung optimiert die Gesamteffizienz des Mühlenabgases. Ermöglicht fortschrittliche Strategien für das Recycling und die Nutzung von Mühlenabgas. Vollständige Energieoptimierung des Mühlenabgases. Ergebnisse: <50 mg/Nm³ | Integrierte Optimierung | Maximale Mühleneffizienz
Leistungsdaten
Umfassende technische Spezifikationen für Konvertergasanwendungen
| Parameter |
Standardwandler ESP |
Hochleistungswandler ESP |
| Gasvolumen (m³/h) |
100.000–400.000 |
200.000–800.000 |
| Temperatur (°C) |
150-250 |
120-280 |
| Einlassstaub (g/Nm³) |
300-1000 |
500-1500 |
| Auslass (mg/Nm³) |
<50 |
<50 |
| Inkassoeffizienz (%) |
≥99% |
≥99% |
| Druckabfall (Pa) |
600-1200 |
700-1400 |
Operative Exzellenz
Wartung, Unterstützung und kontinuierliche Optimierung des Stahlwerksbetriebs
Die ESP-Systeme für Konvertergase in integrierten Stahlwerken erfordern spezielle Wartungsansätze, die sich grundlegend von denen herkömmlicher Industrieanlagen unterscheiden. Die extremen Staubeigenschaften, die hohen Betriebstemperaturen und die entscheidende Bedeutung für die Gesamteffizienz des Werks erfordern vorausschauende Wartungskonzepte, die den Verschleiß der Anlagen antizipieren, bevor Ausfälle die Produktion beeinträchtigen. Moderne Überwachungssysteme erfassen die Trends von Elektrodenspannung, Stromstärke und Druckabfall und ermöglichen so eine präzise Wartungsplanung. Automatisierte Klopfsysteme passen die Reinigungsfrequenzen an die aktuelle Staubbelastung an und optimieren so die Elektrodenreinheit bei gleichzeitiger Vermeidung unnötiger mechanischer Belastung.
24/7-Notfallunterstützung und Verfügbarkeit von Ersatzteilen
Die kontinuierliche Produktion im Stahlwerk hängt von der Zuverlässigkeit des Konvertergassystems ab. Speziell geschulte Notfallteams sind rund um die Uhr im Einsatz und gewährleisten bei kritischen Störungen eine Reaktionszeit von unter zwei Stunden. Ein umfassendes Ersatzteillager hält umrichterspezifische Komponenten in regionalen Vertriebszentren bereit. Vorpositionierte Elektrodenbaugruppen, Hochspannungskomponenten und Klopfsystemmodule ermöglichen eine schnelle Wiederherstellung. Speziell für die Fehlersuche im Konvertergassystem geschulte Technikerteams gewährleisten eine zügige Problemerkennung und -behebung.
Effizienzoptimierung und kontinuierliche Verbesserung
Moderne Elektrofiltersysteme für Konvertergase sind in die Datensysteme der Mühle integriert und ermöglichen so die Echtzeit-Leistungsüberwachung und -optimierung. Algorithmen der künstlichen Intelligenz analysieren Staubbelastungsmuster, Temperaturschwankungen und Änderungen der Gaszusammensetzung, um optimale Betriebsparameter vorherzusagen. Regelmäßige Systembewertungen decken Verbesserungspotenziale hinsichtlich Effizienz und Schutz nachgeschalteter Anlagen auf. Die kontinuierliche Anpassung an Schwankungen im Konverterbetrieb gewährleistet maximale Energierückgewinnung und die Einhaltung von Umweltauflagen während der gesamten Lebensdauer der Anlage.
Konverter-Gasexpertise
Fachkenntnisse über die Eigenschaften von Konvertergasen, das Verhalten von Staub und die Systemoptimierung. Programme zur Elektrodenkonditionierung und zum Elektrodenaustausch. Leistungsanalyse und vorausschauende Wartung. Kontinuierliche Optimierung der Systemeffizienz.
Erweiterte Diagnostik
IoT-Überwachung elektrischer Parameter, Staubcharakteristika und thermischer Bedingungen. Echtzeit-Dashboard für Leistungsanalysen. Vorausschauende Analysen für die Wartungsplanung. Integration mit Datensystemen der Papierfabrik.
Unterstützung der Mühlenintegration
Nahtlose Integration in den Konverterbetrieb und die Anlagensteuerung. Abstimmung mit Gasentschwefelungs-, Kühl- und Stromerzeugungssystemen. Optimierte Gesamtanlageneffizienz. Expertise in der Prozesssynchronisation.
Ausbildungsprogramme
Spezialisierte Schulungen zum Betrieb von Konvertergasanlagen. Erweiterte Fehlerbehebung unter komplexen industriellen Bedingungen. Zertifizierungsprogramme für Anlagenbediener. Kontinuierliche Personalentwicklung.
Fortschrittliche Abgasemissionskontrolle für Konverter in der globalen Stahlproduktion
Spezielle Trocken-Elektrofilter für Konvertergas bieten bewährte Emissionskontrolle für anspruchsvollste Konverteranlagen weltweit. Von großen integrierten Anlagen mit einer Verarbeitungskapazität von über 1000 t/d bis hin zu Mini-Anlagen erreicht unsere Technologie Emissionswerte von unter 50 mg/Nm³ am Ausgang bei gleichzeitig maximaler Energierückgewinnung aus dem Konvertergas. Über 150 erfolgreiche Installationen in Asien, Europa und anderen Regionen belegen die gleichbleibende Zuverlässigkeit und Leistungsfähigkeit unter verschiedenen Konverterbetriebsarten und Anlagenkonfigurationen. Die Integration mit Entschwefelungs-, Kühl- und Stromerzeugungssystemen ermöglicht eine umfassende Optimierung der Anlageneffizienz und den Umweltschutz.
Technische Beratung vereinbaren
